📝 串口透传固件定制开发

一、定制固件

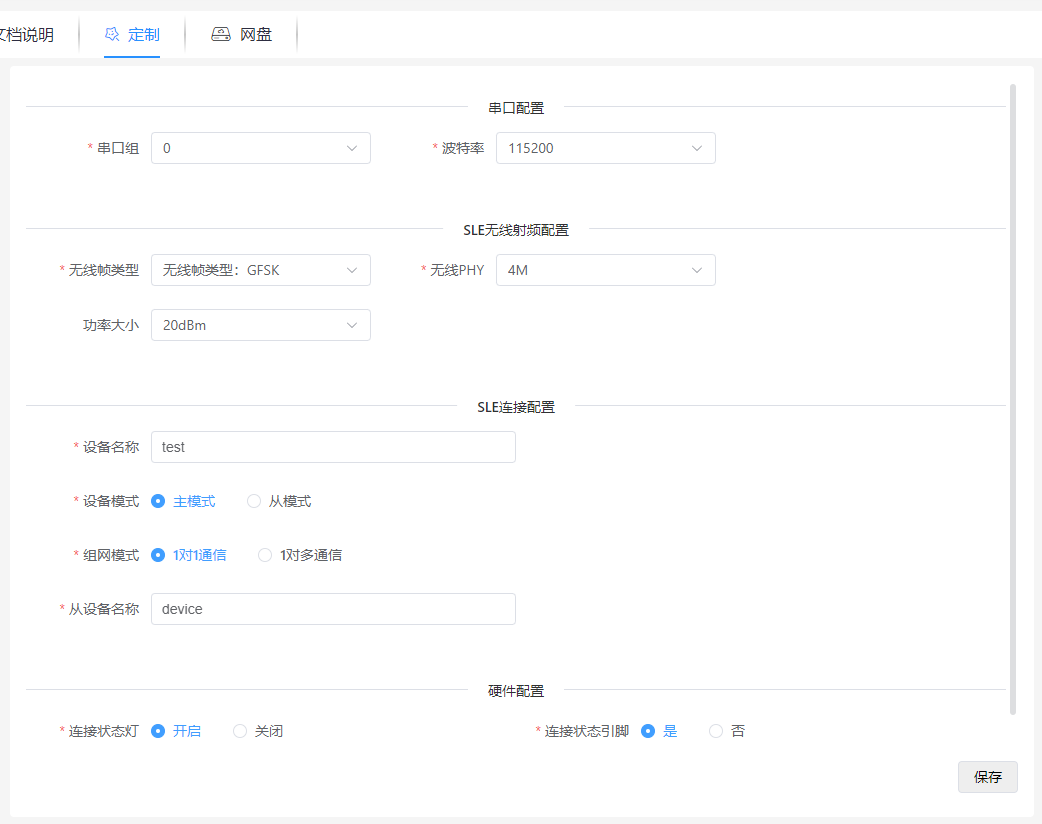

在串口透传固件定制页面根据自己需求分别定制主从设备固件，并下载固件。

alt text

二、接线

将模组的RXD、TXD、GND、VCC分别连接到TTL转USB工具的TXD、RXD、GND、5V上。

alt text

三、烧录固件

  1. 下载并安装所用的USB转TTL设备驱动，

    ch340驱动“CH341SER.EXE”： 下载地址： 点击跳转

    其他设备驱动请自行搜索下载。

  2. 查看开发板与电脑连接后映射出来的端口

    alt text

  3. 下载并打开HiBurn烧录工具“BurnTool_H3863.zip”。

    下载地址： 点击跳转

    alt text

  4. 点击"Setting",波特率将波特率设置为921600。

    alt text

  5. 选择开发板与电脑连接后映射出来的端口。

    alt text

  6. 选择定制后下载的烧录文件。

    alt text

  7. 勾选“Auto burn”和“Auto disconnect”,点击Connect,断开开发板与USB转TTL工具连接的GND、VCC线，再重新连接GND、VCC线，使开发板能重新上下电，即可启动烧录。

    alt text

  8. 下载完毕后，给开发板重新上下电，使用串口工具即可查看启动日志，启动日志打印波特率为115200。

    串口工具下载地址： 点击跳转

    alt text

四、测试

  1. 分别将主从设备的固件烧录到开发板上

  2. 如果定制固件时使能了LED灯功能，则当LED灯双闪表示主从设备已经配对上； 如果定制固件时使能连接状态引脚的输出功能，则当连接状态引脚输出高电平时表示主从设备已经配对上。

  3. 主从设备配对上后，在串口工具的输入框中输入数据并发送，测试主从设备之间的数据收发，如下图所示。

  • 如果是一对多模式，主设备给从设备发送数据需遵循 "名称,数据"格式，例如主设备串口输入：test,123456789 这就是给名称为test的从设备发送123456789数据

alt text

五、AT指令配置参数（可选）

除了在定制固件时配置参数外，还可以通过AT指令配置参数，配置参数后，重启生效。以下简述AT指令的配置方法。

  1. 按住底板的按键或者将KEY引脚拉高后，再给开发板上电，使得模组的运行的程序能进入AT指令配置模式。
  2. 在串口工具中输入相应的AT指令来配置参数，具体AT指令请参考点击跳转
  3. 配置完成后，KEY引脚拉低或者悬空，再给开发板上电，使得模组的运行的程序能进入串口透传模式，此时，模组的所有配置会与AT指令配置的对应。
