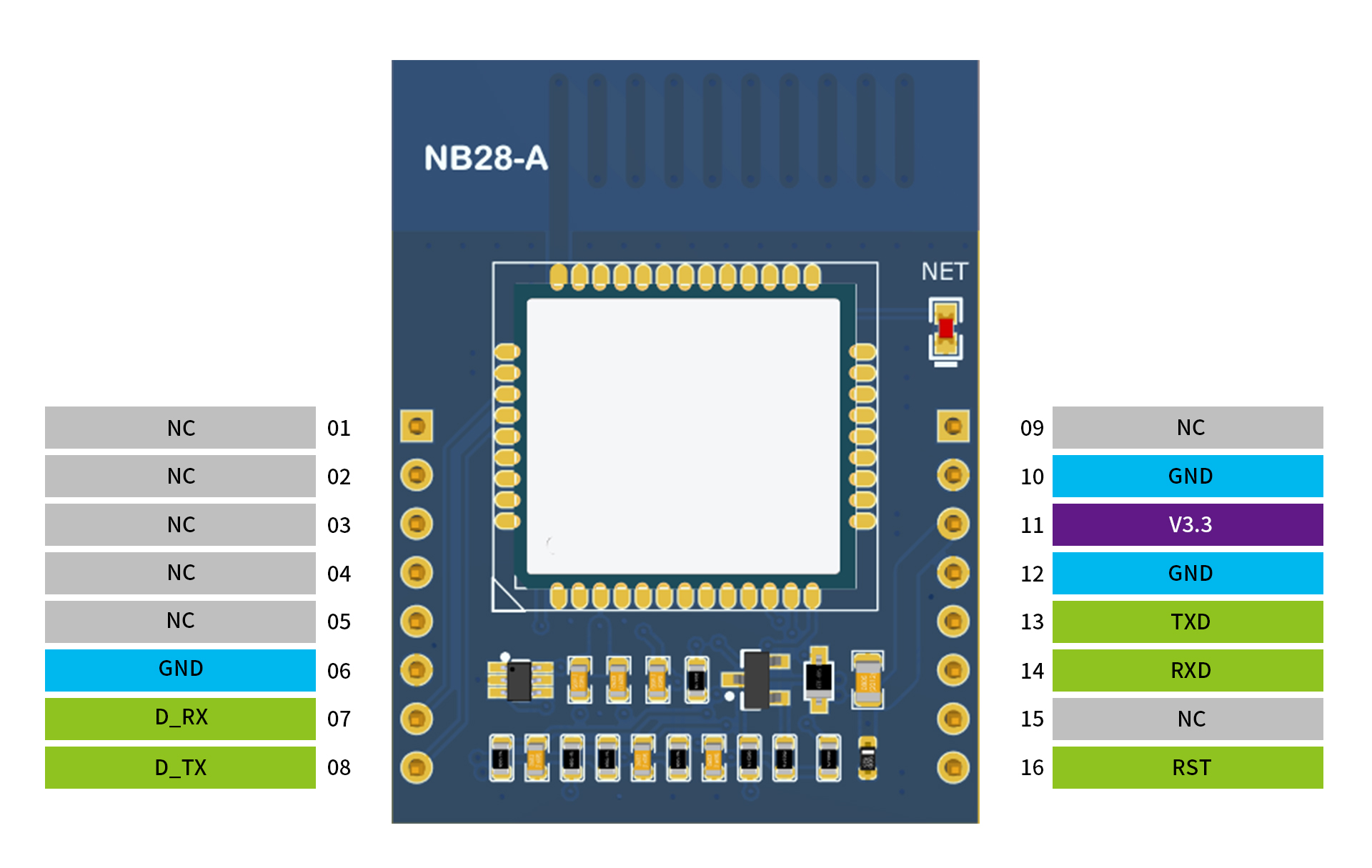

📑 Pinout

PinsGroupIO功能
2NC-
2NC-
3NC-
4NC-
5NC-
6GND电源地
7D_RX模块调试串口接收数据,若未使用,可悬空
8D_TX模块调试串口发送数据,若未使用,可悬空
9NC-
10GND电源地
11V3.33.3V输入
12GND电源地
13TXD模块 UART 发送引脚,接外部 MCU 的 RX 引脚
14RXD模块 UART 接收引脚,接外部 MCU 的 TX 引脚
15NC-
16RST模块复位引脚,拉低可硬件复位模块,可悬空
