📝 Window环境下开发环境搭建

一、准备工作

  • 准备一台电脑：
    • 无具体要求，家用即可，64 位 Windows10 或 64 位 Windows11系统

二、开始下载

下载并安装以下软件：

名称用途获取途径
HiSparkStudio一键环境安装包安装HiSpark Studio依赖的python环境点击跳转
HiSpark Studio开发板编译工具点击跳转
BurnTool_H3863代码烧录工具点击跳转
CH340驱动开发板USB驱动点击跳转

三、部署环境

  1. 下载并安装 HiSparkStudio一键环境安装包，并按指导采用默认安装，该安装包主要是安装HiSpark Studio依赖的python环境，需要在安装HiSpark Studio IDE之前安装：点击跳转

    Alt text

  2. 下载并安装 HiSpark Studio IDE 安装包，并按指导采用默认安装：点击跳转

    Alt text

    注意：安装路径不要有中文

  3. 拉取本项目的SDK代码到本地：

    git clone https://gitee.com/bearpi/bearpi-pico_h3863.git

    或者点击直接下载open in new window代码包，并解压(请勿解压到含中文、空格、特殊字符的目录下)。

    注意：由于windows自身限制，路径不能超过260个字符，在git下载和解压SDK代码时尽量放在磁盘根目录下，防止导致的编译错误问题

  4. 打开 HiSpark Studio 工具，进入欢迎页面，单击“新建工程”，进入新建工程页面。

    Alt text

  5. 芯片选择“WS63”,开发板选择“ws63”,工程名自定义填写，软件包路径选择SDK代码“bearpi-pico_h3863”层级, 点击“完成”.

    Alt text

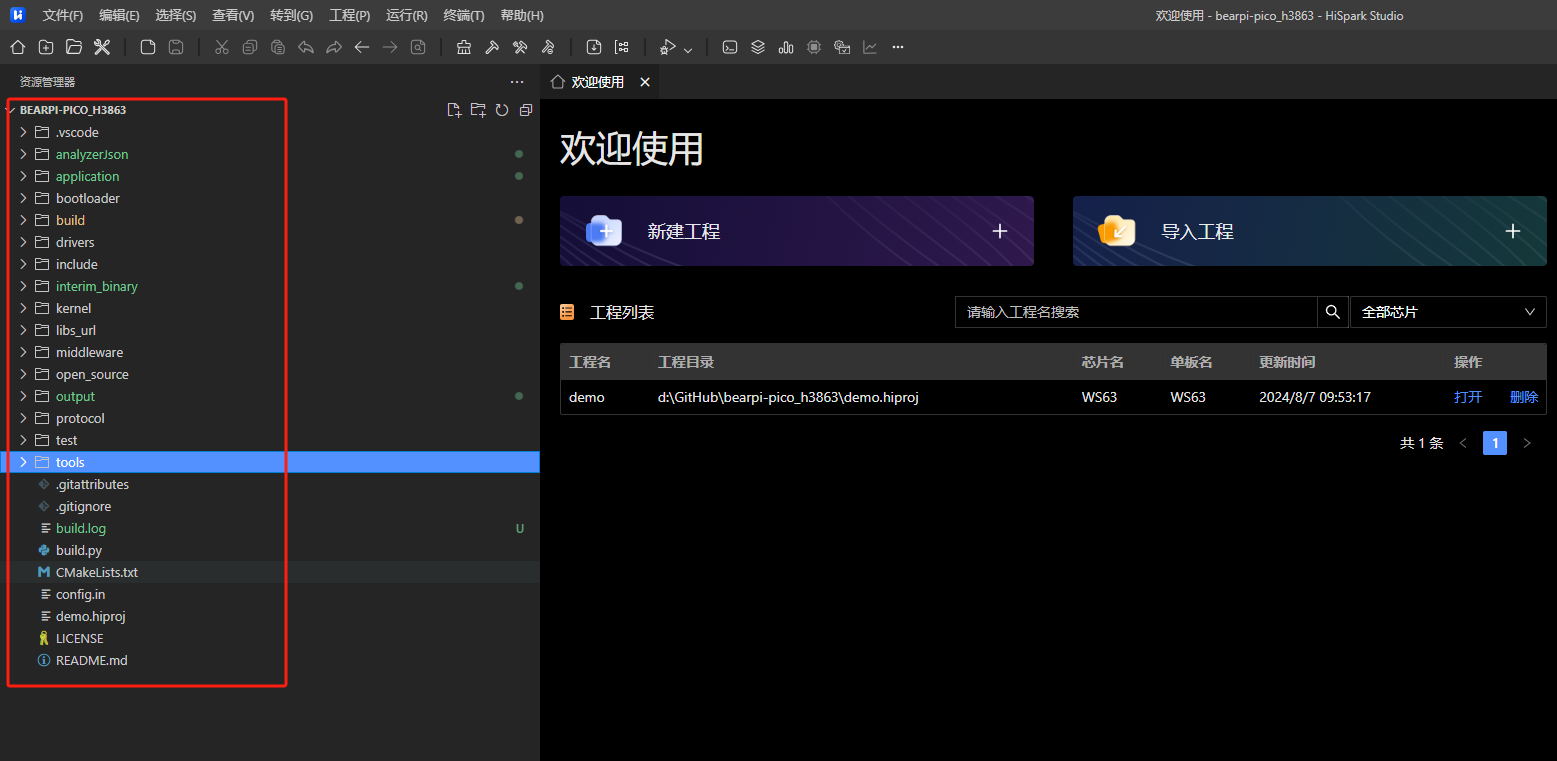

    新建工程成功后如下图所示代码结构

    Alt text

  6. 选择案例：点击工具栏中的“系统配置”选项,选择Application目录，勾选“Enable Sample”、“Enable the Sample of peripheral”以及需要要编译的Sample名称，并保存。

    Alt text

  7. 编译: 点击工具栏中的“重编译”按钮，编译代码

    Alt text

四、烧录镜像

方式一：

  1. 使用一条带数据传输功能的typec线将开发板与电脑连接。

  2. 下载并安装ch340驱动“CH341SER.EXE”。

    下载地址： 点击跳转

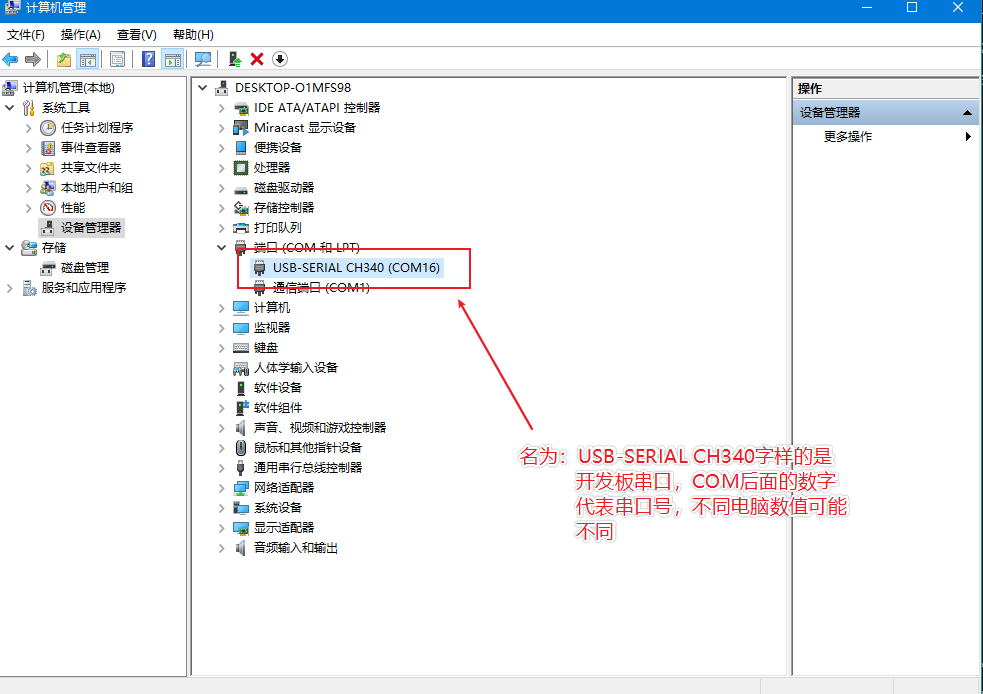

  3. 查看开发板与电脑连接后映射出来的端口

  4. 点击工具栏中的“工程配置”, 找到“程序加载”选项, 选择开发板与电脑连接后映射出来的端口。

    Alt text

  5. 点击工具栏中的“程序加载”，按一下开发板的复位按键就会进行烧录

    Alt text

  6. 下载完毕后，按一下开发板的复位按键，使用串口工具即可查看运行日志，日志打印波特率为115200。

    串口工具下载地址： 点击跳转

方式二：

  1. 使用一条带数据传输功能的typec线将开发板与电脑连接。

  2. 下载并安装ch340驱动“CH341SER.EXE”。

    下载地址： 点击跳转

  3. 查看开发板与电脑连接后映射出来的端口

  4. 下载并打开HiBurn烧录工具“BurnTool_H3863.zip”。

    下载地址： 点击跳转

  5. 点击"Setting",波特率将波特率设置为921600。

  6. 选择开发板与电脑连接后映射出来的端口。

  7. 选择out目录下对应的烧录文件烧录文件。

  8. 勾选“Auto burn”和“Auto disconnect”,点击Connect,按一下开发板的复位按键，即可启动烧录程序。

  9. 下载完毕后，按一下开发板的复位按键，使用串口工具即可查看运行日志，日志打印波特率为115200。

    串口工具下载地址： 点击跳转
