7.SPI 驱动OLED屏幕测试

该教程演示如何通过开发板的SPI 驱动OLED屏幕

参考程序

一、准备工作

  • 准备1块BearPi-Pico RP2040开发板
  • 准备1块 SPI接口的128*64分辨率的OLED屏幕

二、编写代码

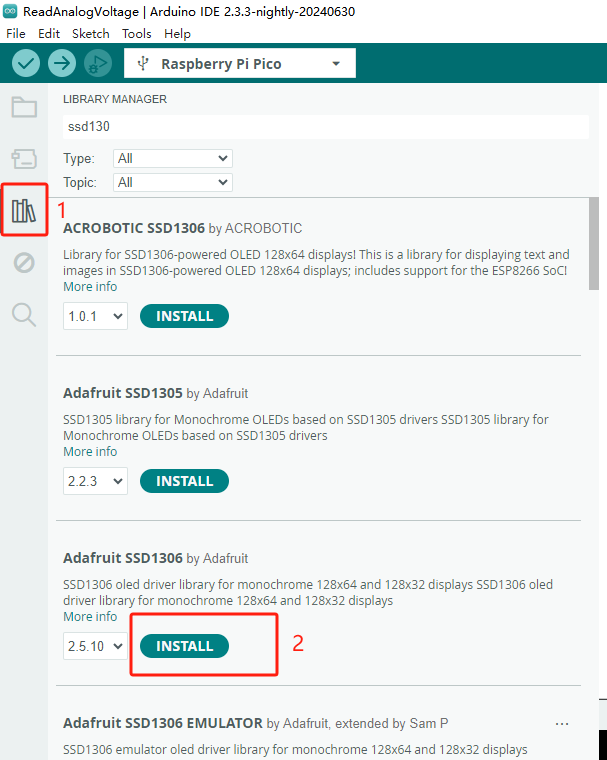

  1. 安装 Adafruit SSD1306 库。

    Alt text

  2. 创建空程序。

    Alt text

  3. 编写OLED屏幕测试程序

    #include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

#define OLED_MOSI  19
#define OLED_CLK   18
#define OLED_DC    15
#define OLED_CS    13
#define OLED_RESET 12


Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, OLED_MOSI, OLED_CLK, OLED_DC, OLED_RESET, OLED_CS);

void setup() {
    Serial.begin(9600);
    display.begin(SSD1306_SWITCHCAPVCC);
    display.display();
    delay(1000);
}

void loop() {
    display.setTextSize(1);
    display.setTextColor(WHITE);
    display.setCursor(20,10);
    display.println("- Hello BearPi -");
    display.display();
    delay(200);
    display.clearDisplay();
}

  4. 接入RP2040开发板，打开开发板和端口设置界面。

    Alt text

  5. 选择Raspberry Pi Pico开发板与端口。

    Alt text

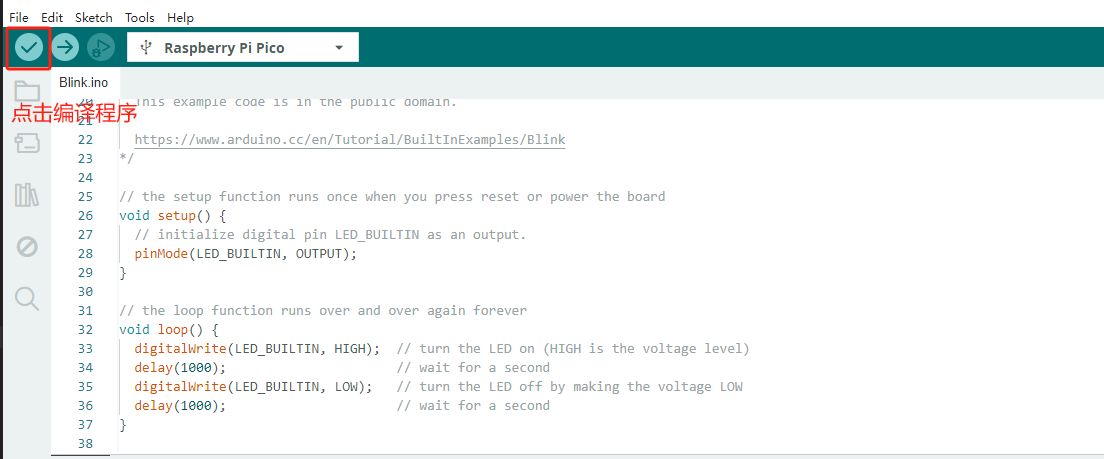

  6. 编译程序。

    Alt text

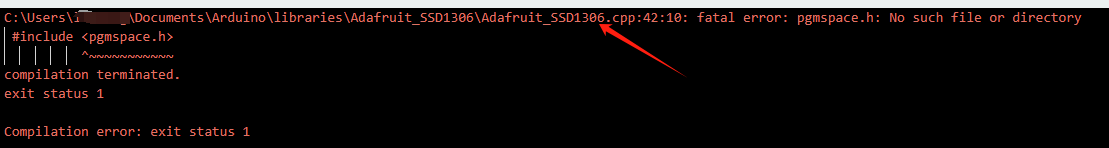

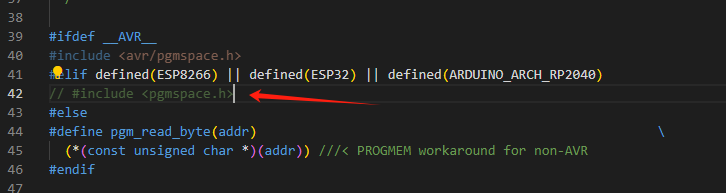

  7. 默认的库会有如下编译报错 ，根据路径提示打开电脑上该文件，将报错代码屏蔽掉，并保存文件。

    Alt text

    Alt text

  8. 重新编译程序。

    Alt text

三、测试

  1. 将按以下接线方式将开发板与屏幕连接。

    开发板 ------------ 屏幕

    GPIO13 ------------ CS

    GPIO15 ------------ DC

    GPIO12 ------------ RES

    GPIO19 ------------ D1

    GPIO18 ------------ D0

    3V3 ------------ VCC

    GND ------------ GND

  2. 点击烧录程序，观察屏幕显示 。

    Alt text
