📝 十分钟上手教程

一、准备工作

  • 准备一台电脑:
    • 无具体要求,家用即可,Windows系统

二、开始下载

下载并安装以下软件:

名称用途获取途径
BearPi-HM_Micro_Ubuntu_18.04开发板编译代码所需的环境点击跳转
JRE烧录工具STM32CubeProgrammer安装所需要的环境点击跳转
STM32CubeProgrammer代码烧录工具点击跳转
VMware Workstation安装代码编译环境的镜像点击跳转
MobaXterm远程shell访问虚拟机以及串口调试点击跳转
RaiDrive映射虚拟机文件到电脑上点击跳转
CH340驱动开发板USB驱动点击跳转
VS Code用于编写代码。点击跳转

三、开始部署环境

  1. 解压下载的BearPi-HM_Micro_Ubuntu_18.04.zip文件到某个目录。

  2. 打开VMware Workstation工具

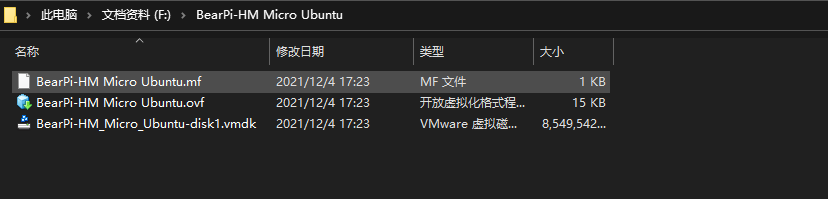

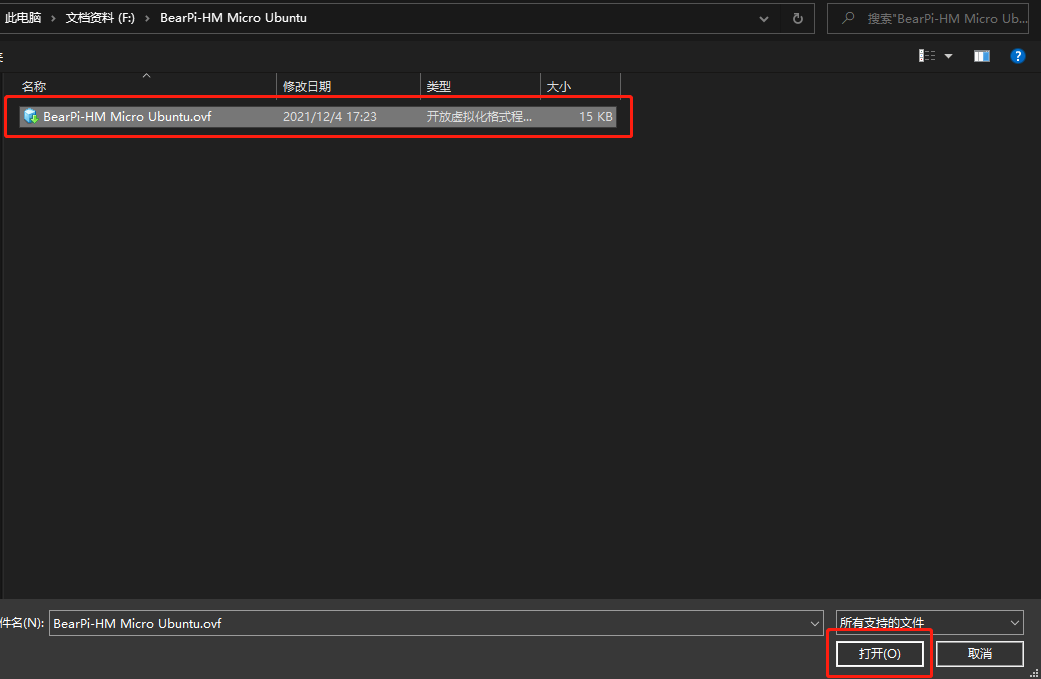

  3. 选择第1步解压的BearPi-HM Micro Ubuntu文件夹中,点击打开

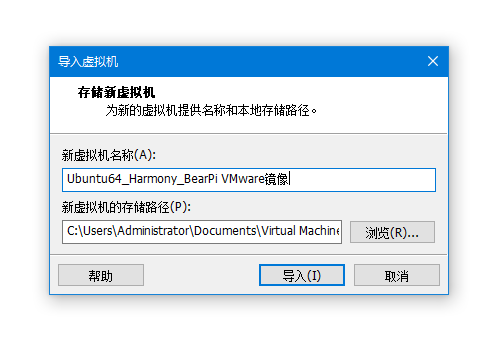

  4. 导入镜像到本地磁盘(选择一个磁盘空间大小≥ 10G的盘),点击导入

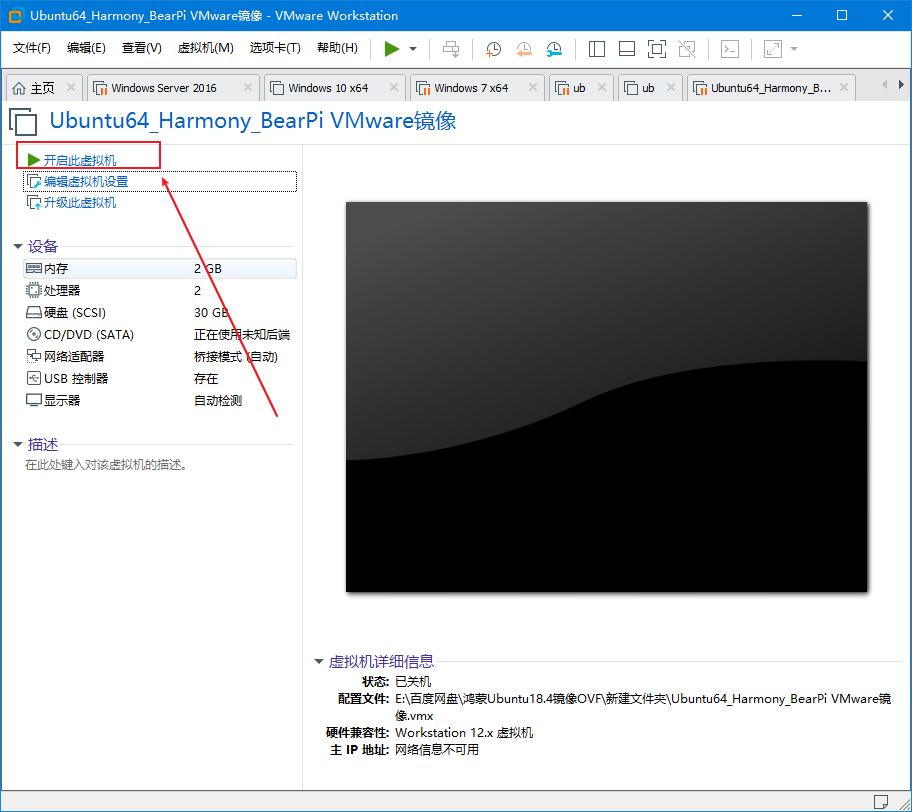

  5. 点击开启此虚拟机,来开启虚拟机电源

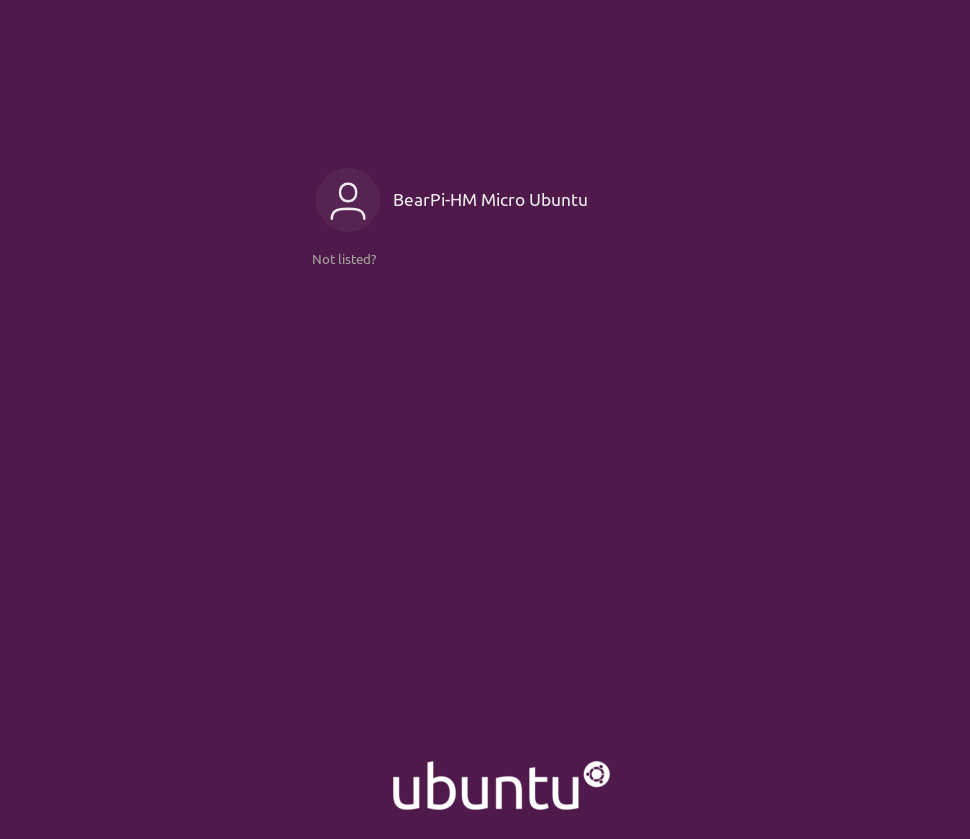

  6. 此时虚拟机进入登录界面,点击BearPi-HM Micro Ubuntu

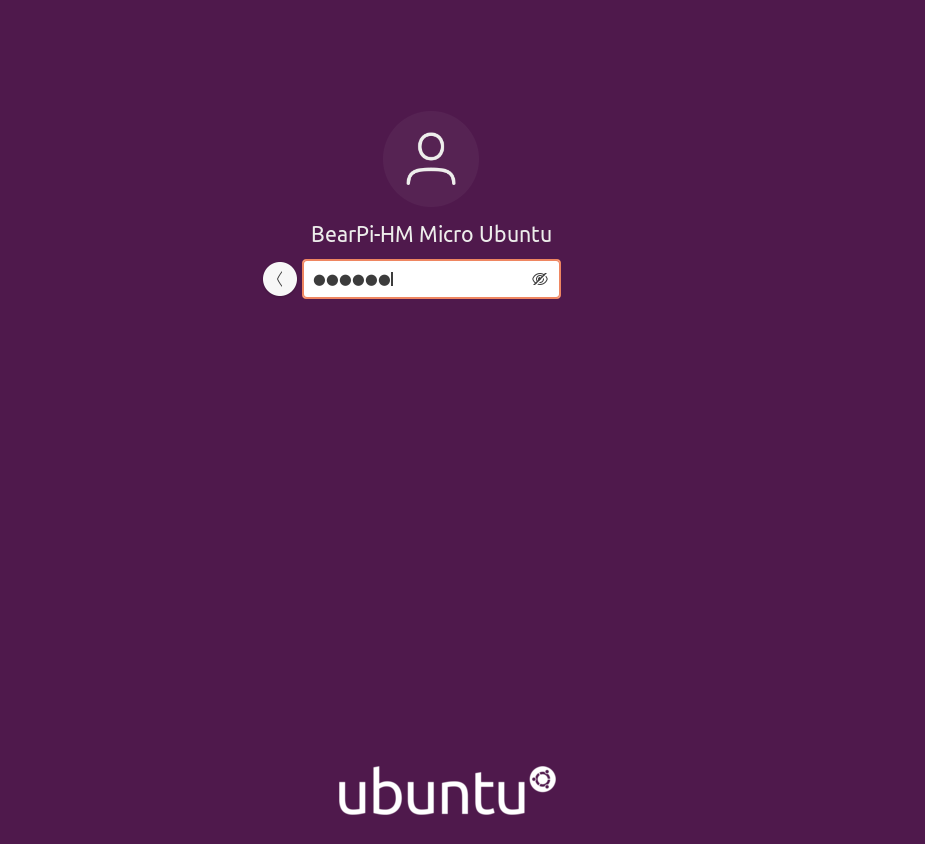

  7. 输入密码:bearpi,然后点击登录

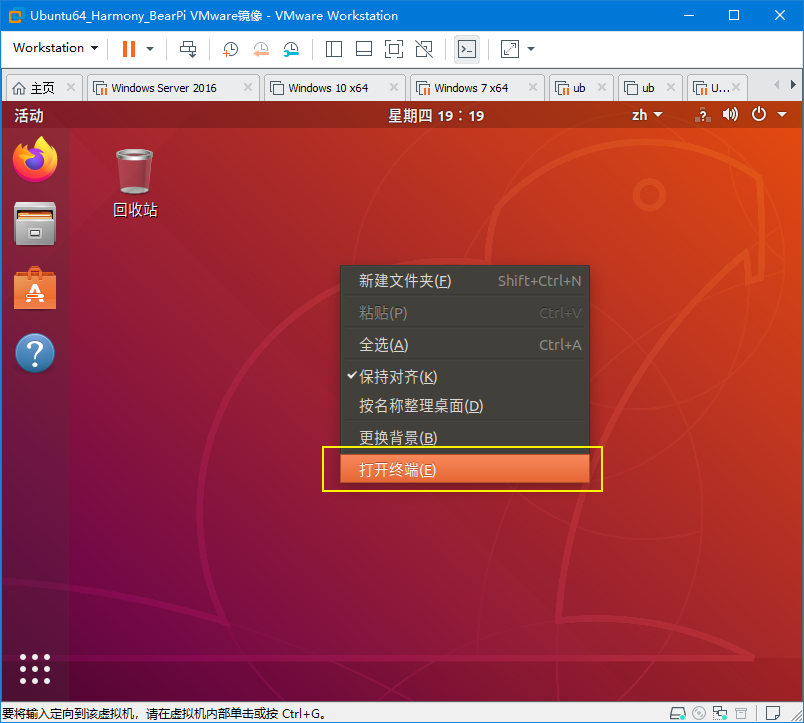

  8. 进入桌面后,点击桌面空白处右键,点击打开终端(E)

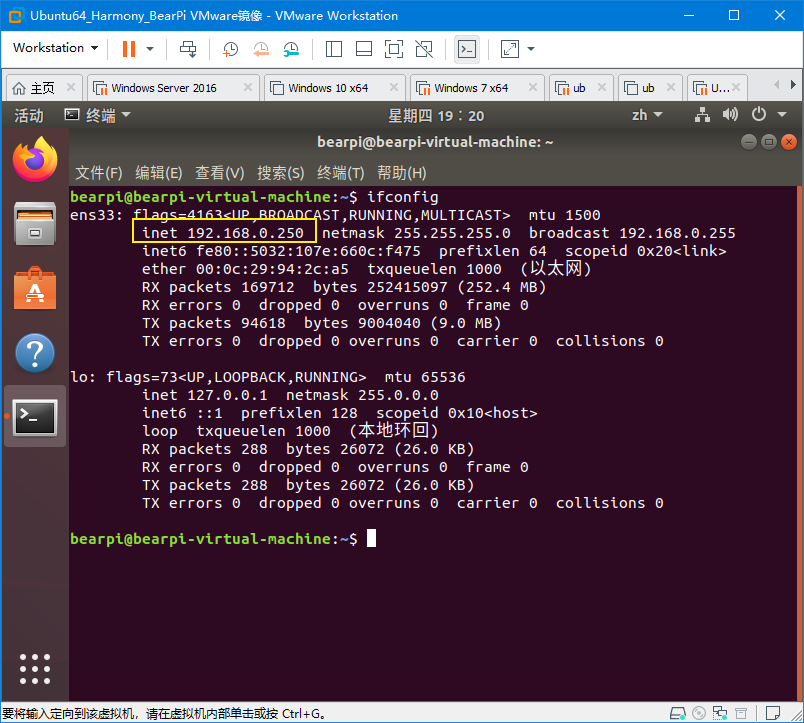

  9. 在终端中输入ifconfig,然后点击回车,除lo外,另外一个就是你的网卡信息,记录你获取到的IP地址。

  10. 最小化VMware Workstation,回到Windows桌面上。

  11. 附加:如果连不上网络(如果主机网络需要拨号,如校园网络ADSL拨号等)

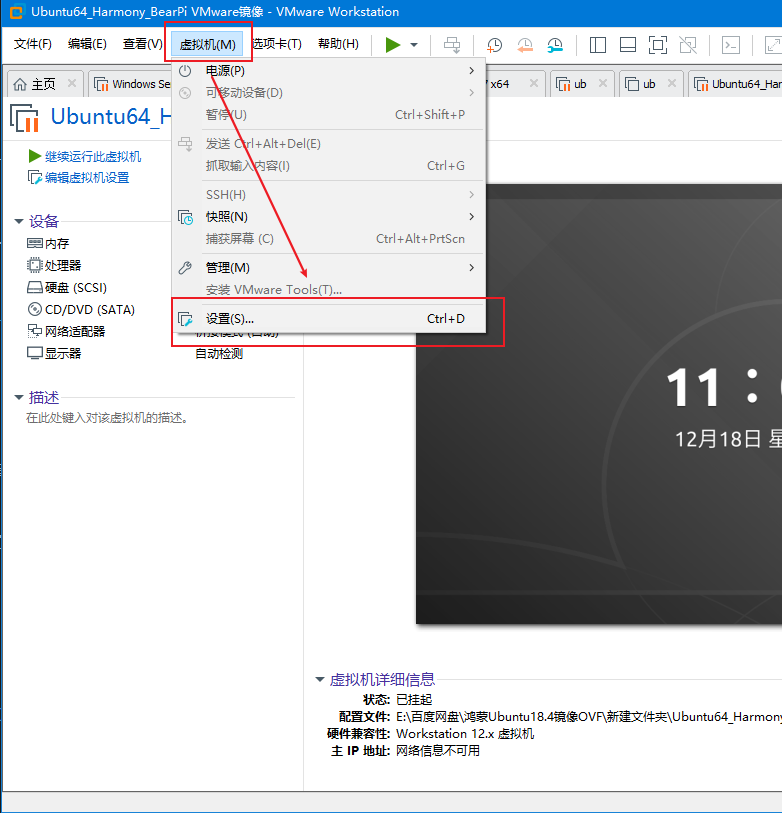

    在VMware Workstation中,点击虚拟机>> 设置

    然后在网络适配器中,改成NAT 模式,点击确定

    然后再回复步骤8

四、在Windows上远程连接服务器

  1. 打开MobaXterm工具,并依次点击:SessionSSH 按钮。

  2. 输入连接信息,远程地址,并点击OK

  3. 输入账号:bearpi,点击回车

  4. 输入密码:bearpi,注意,输入密码的时候屏幕不会显示,输完之后点击回车

  5. 在弹出的界面上,点击Yes保存账号信息,以免下次输入

五、把ubuntu文件远程映射到Windows上

  1. 安装RaiDrive软件

    默认安装即可。

  2. 切换为中文语言

  3. 添加链接信息

    • 取消勾选只读
    • SFTP://______ (这个输入 三.9 获取到的地址)
    • 账户:账号和密码皆为 bearpi
    • 其他默认
    • 点击确定
  4. 查看本地映射的ubuntu文件路径

六、在ubuntu获取源码

  1. 鼠标焦点移到MobaXterm

  2. 在MobaXterm中输入:

    cd /home/bearpi


    然后回车

  3. 在MobaXterm中输入:

    mkdir project && cd project


    然后回车

  4. 在MobaXterm中输入以下命令获取源码:

    git clone https://gitee.com/bearpi/bearpi-hm_micro_small.git


    然后回车,等待1-3分钟(根据不同网速)

    注: 若执行失败请参考第三-11解决网络问题,并通过ping外网确认ubuntu网络正常。

七、编译代码

  1. 在MobaXterm中输入以下指令,进入源码根目录

    cd /home/bearpi/project/bearpi-hm_micro_small/

  2. 在MobaXterm中输入:

    hb set


    再输入"."(点)

    .


    选择“bearpi-hm_micro”,然后回车

  3. 在MobaXterm中输入:

    hb build -t notest --tee -f


    然后回车,等待直到屏幕出现:build success字样,说明编译成功。

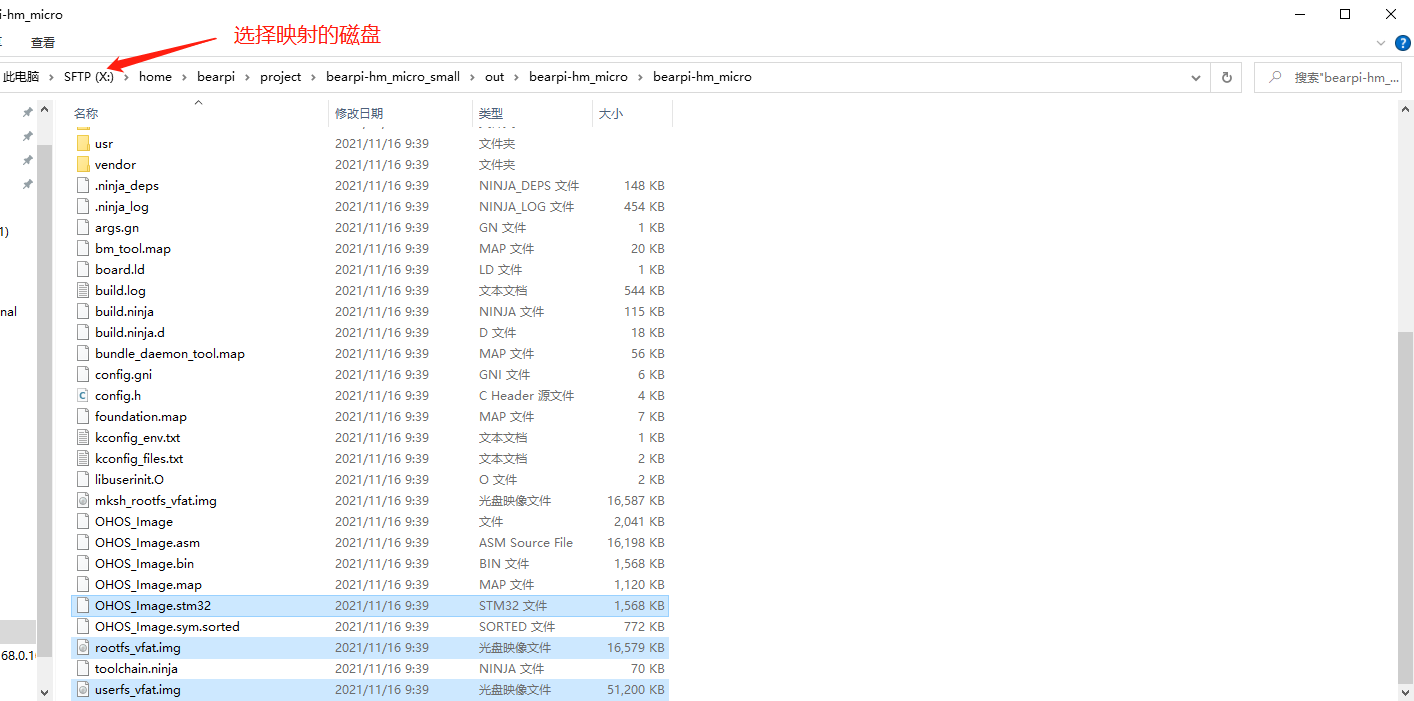

  4. 查看编译出的固件位置

    当编译完后,在Windows中可以直接查看到最终编译的固件,具体路径在: \project\bearpi-hm_micro_small\out\bearpi_hm_micro\bearpi_hm_micro 其中有以下文件是后面烧录系统需要使用的。

    • OHOS_Image.stm32:系统镜像文件
    • rootfs_vfat.img:根文件系统
    • userfs_vfat.img:用户文件系统

    *注意,最前的磁盘在为RaiDrive映射的路径。

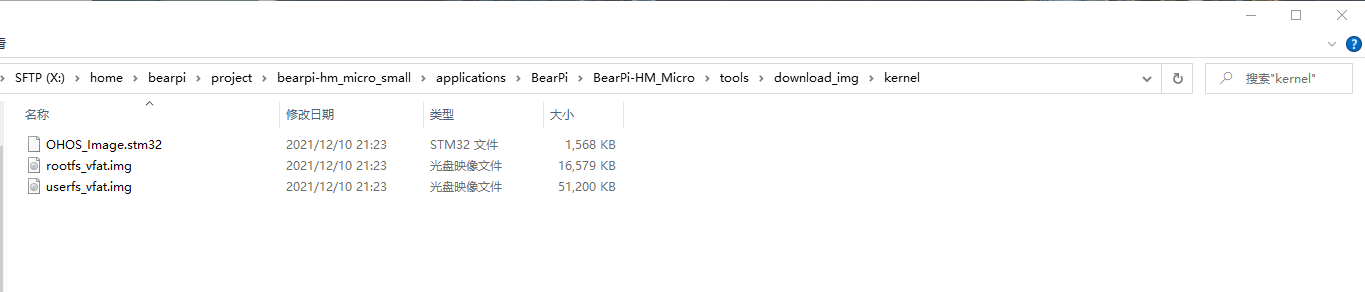

  5. 在MobaXterm中执行以下三条指令将以上三个文件复制到applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/下,以便后续烧录系统使用

    cp out/bearpi_hm_micro/bearpi_hm_micro/OHOS_Image.stm32 applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/
    cp out/bearpi_hm_micro/bearpi_hm_micro/rootfs_vfat.img applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/
    cp out/bearpi_hm_micro/bearpi_hm_micro/userfs_vfat.img applications/BearPi/BearPi-HM_Micro/tools/download_img/kernel/


八、连接开发板

  1. 通过TypeC数据线,把电脑与BearPi-HM Micro连接。

  2. 安装CH340驱动。

    下载地址: 点击跳转

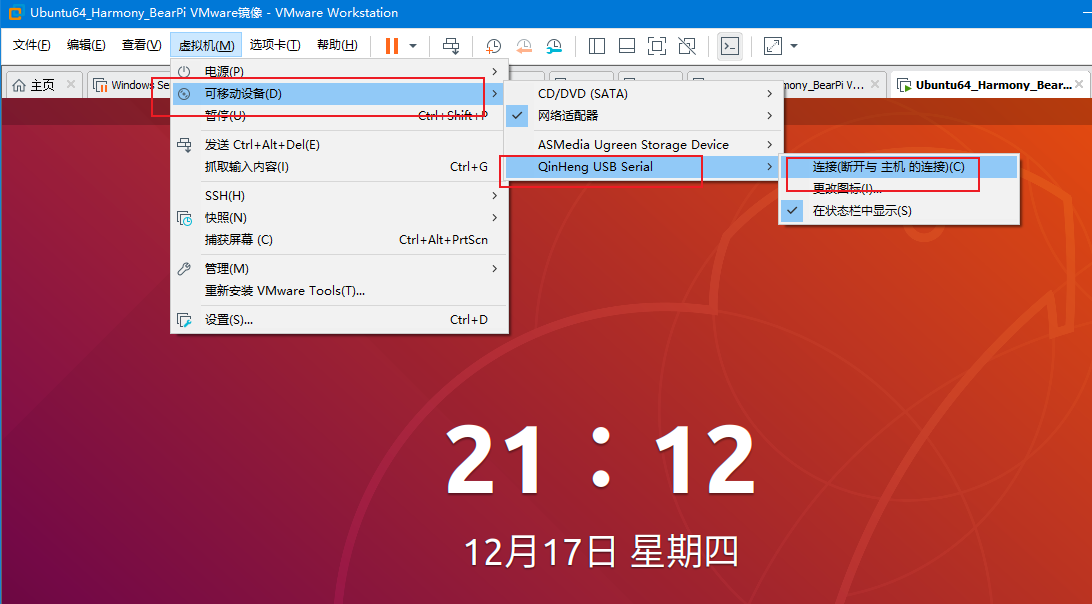

  3. 关闭虚拟机捕获USB功能。(有很多开发者都是因为虚拟机捕获了USB设备,导致本机Windows电脑看不到串口)

    如果上面操作不行,直接关闭VMware Workstation,选择挂起,然后再重新插拔USB。

  4. 查看开发板的串口

九、烧录镜像

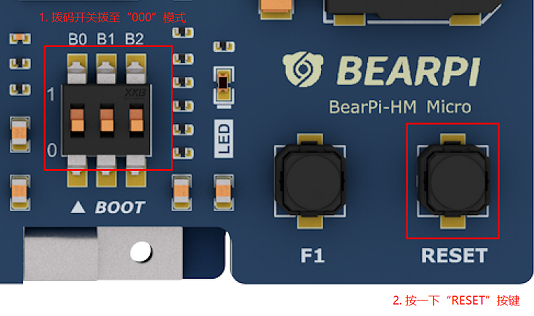

  1. 将开发板的拨码开关上拨到“000”烧录模式,并按一下开发板的RESET按键

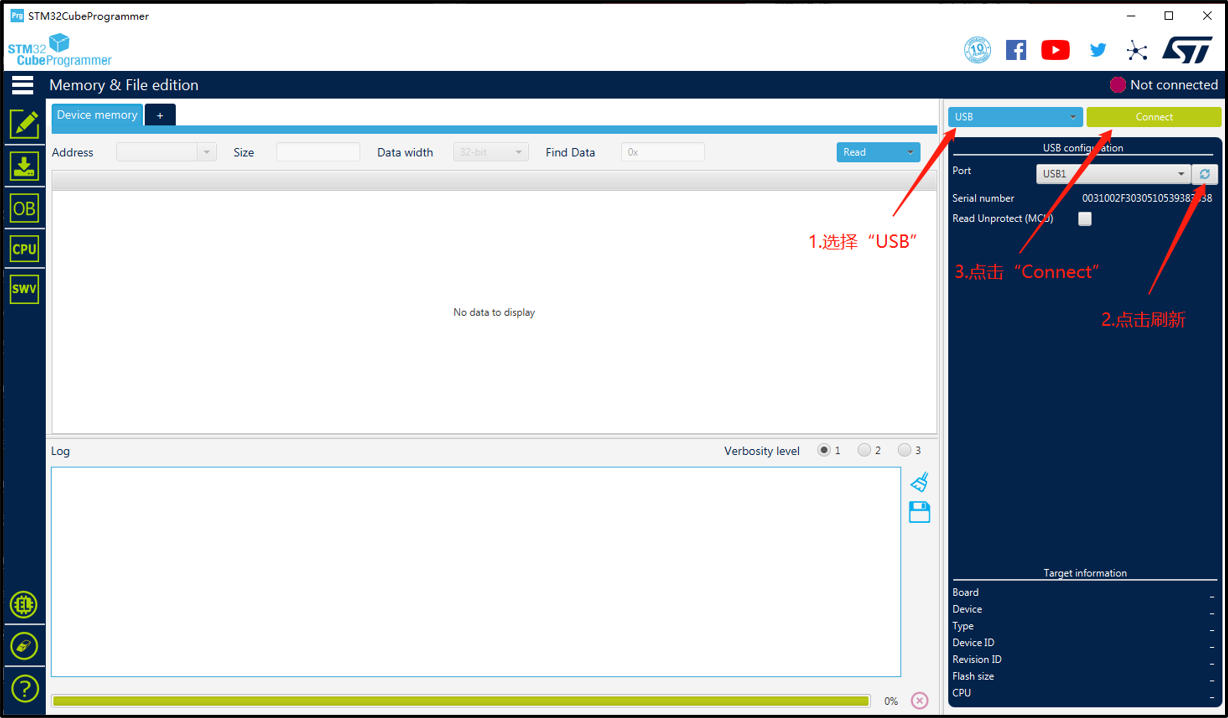

  2. 在Windows打开STM32CubeProgrammer工具,选择“USB”烧录方式,再点击刷新按钮,然后点击"Connect"。

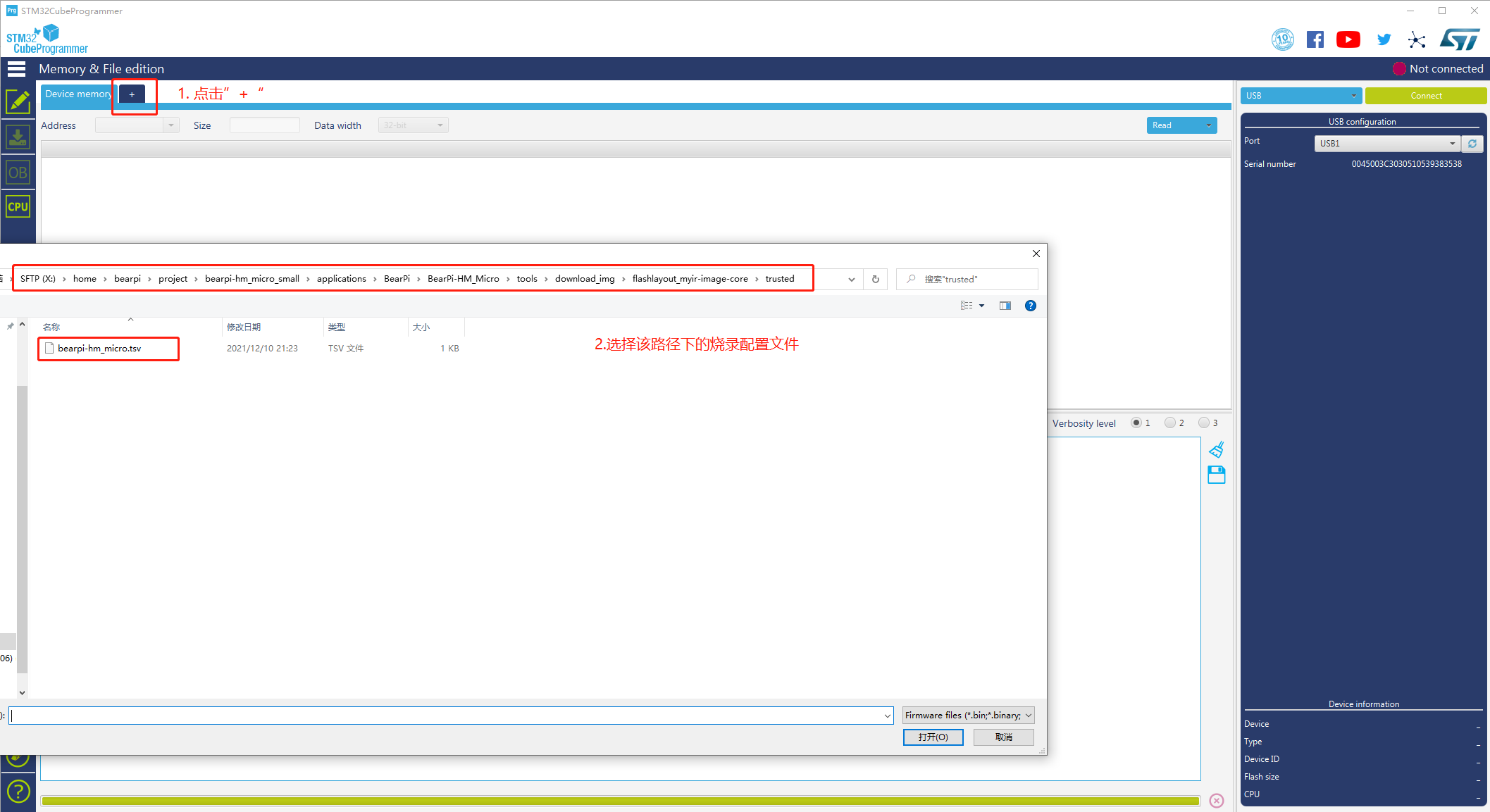

  3. 点击STM32CubeProgrammer工具的“+”按钮,然后选择烧录配置的tvs文件。

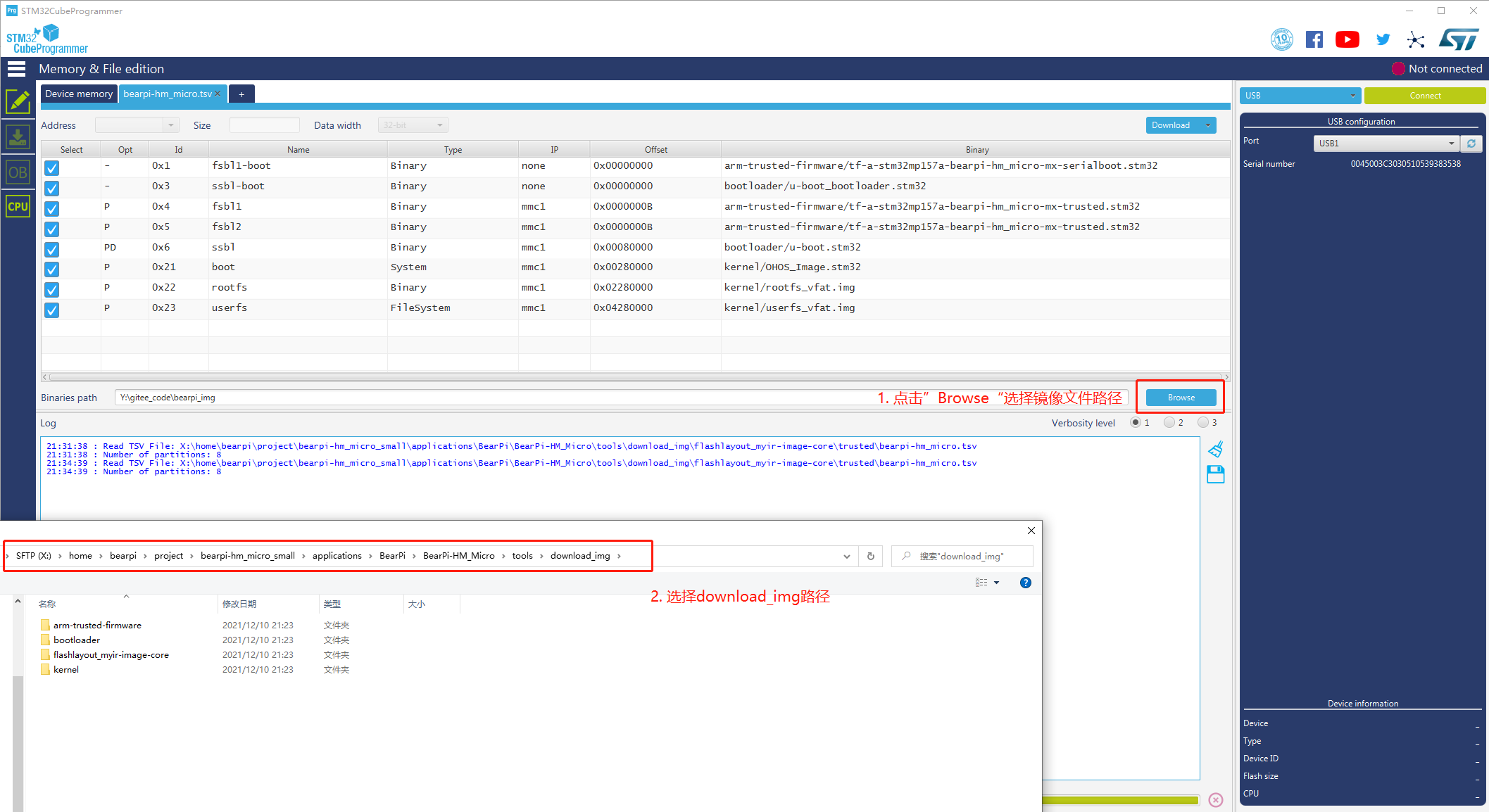

  4. 点击Browse按钮,然后选择工程源码下的烧录镜像路径

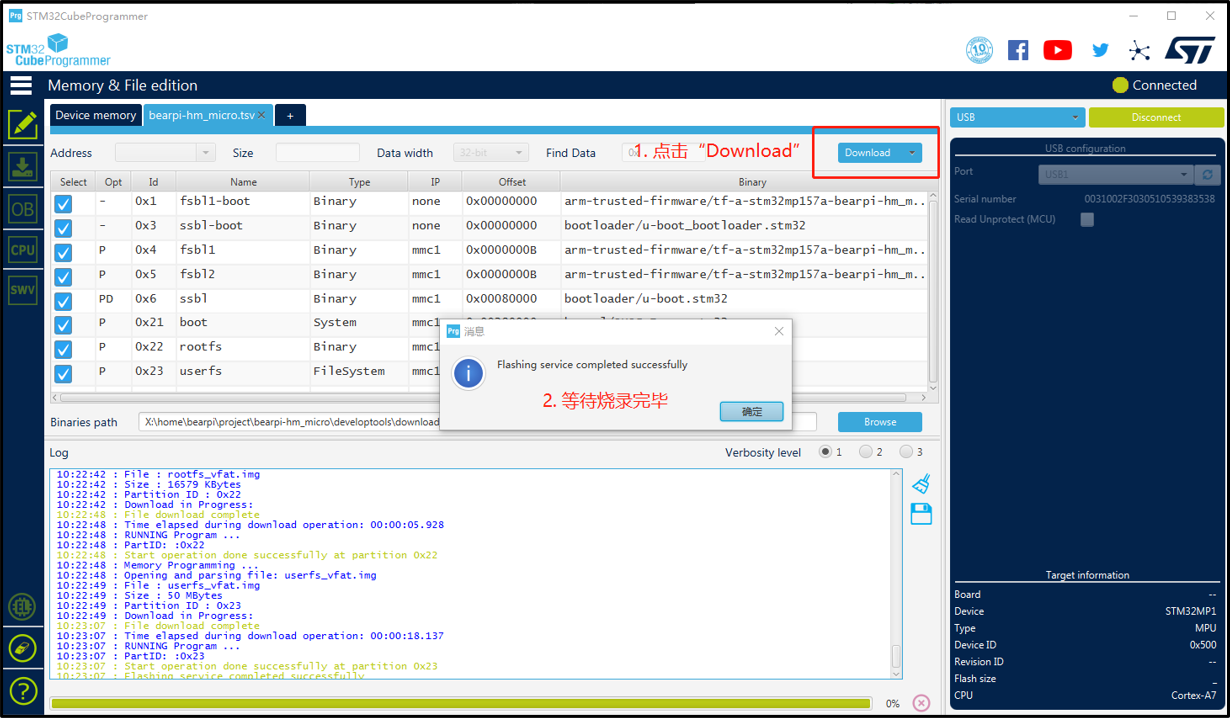

  5. 点击Download按钮启动镜像烧录,并等待烧录完毕。

十、启动开发板进入终端

  1. 打开MobaXterm,

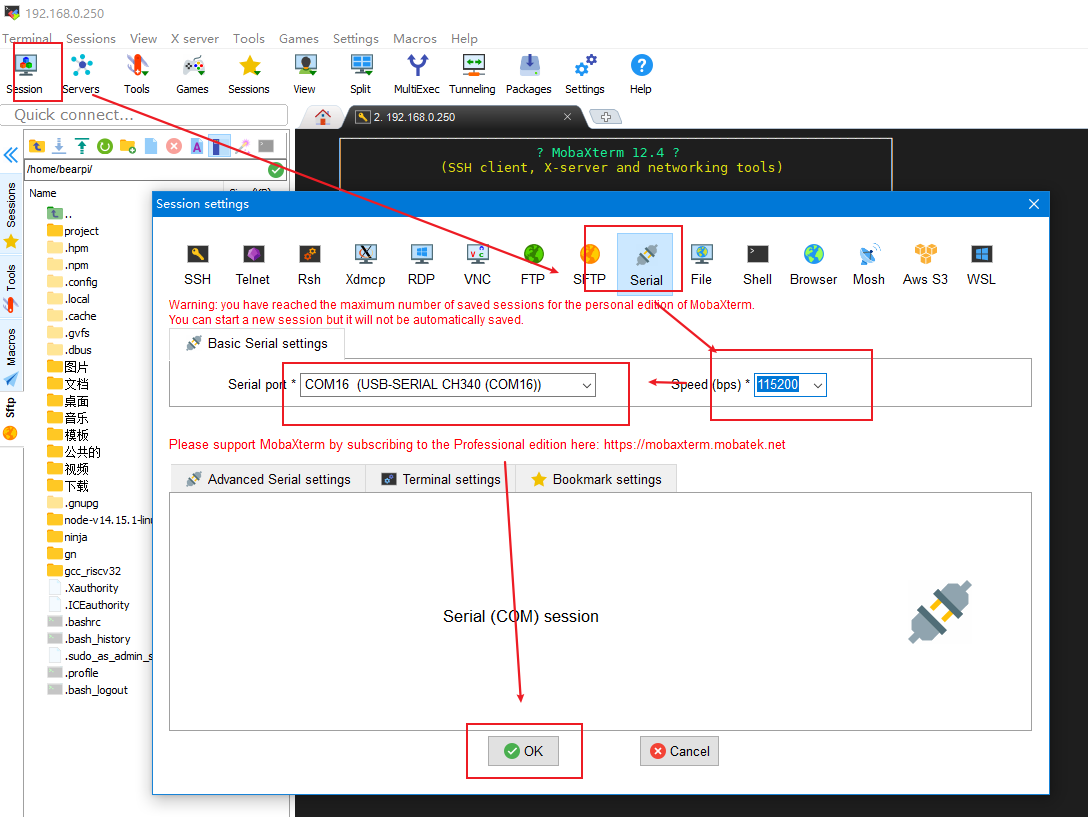

    1. 点击:SessionSerial按钮

    2. 设置Seral port为 第八-4 查看到的COM号

    3. 设置Speed为 115200

    4. 点击OK

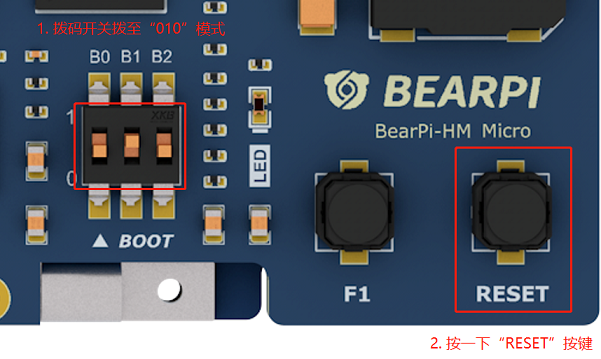

  2. 将开发板的拨码开关拨至“010”emmc启动模式,并按一下开发板的“RESET”按钮复位开发板。

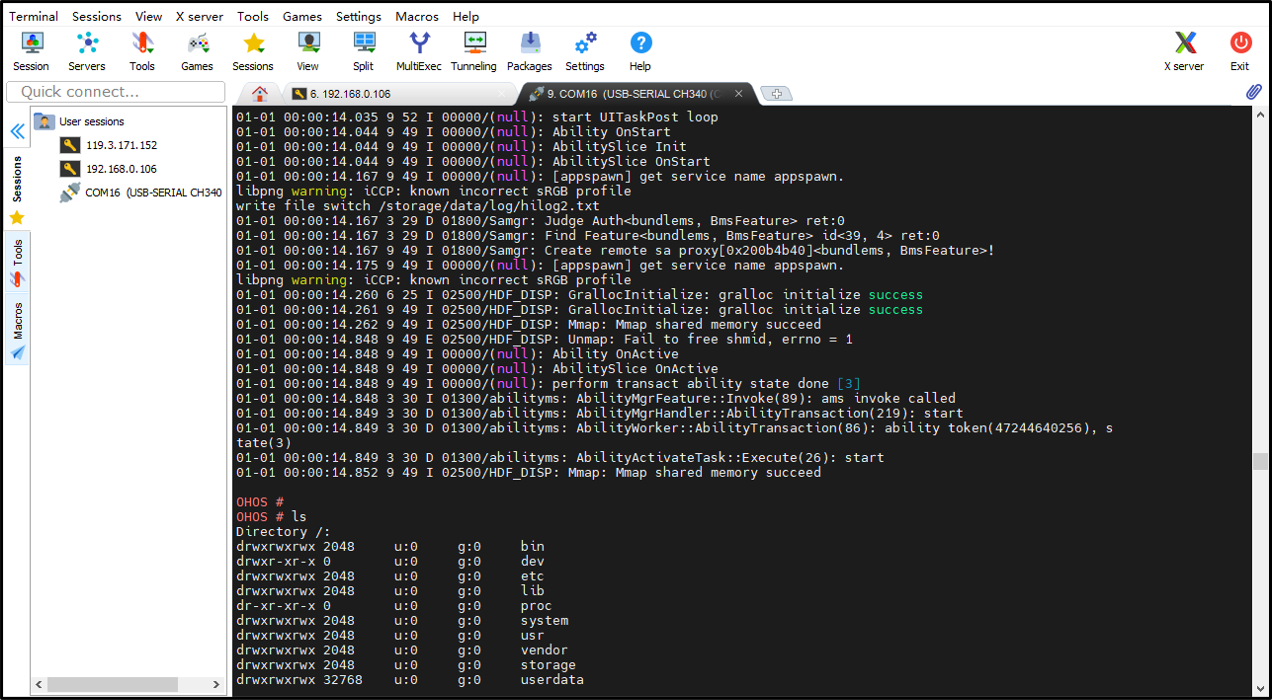

  3. MobaXterm上打印出运行日志,等待启动日志运行结束,按键盘“回车”按键进入开发板shell终端,输入例如"ls"命令,可与开发板交互。

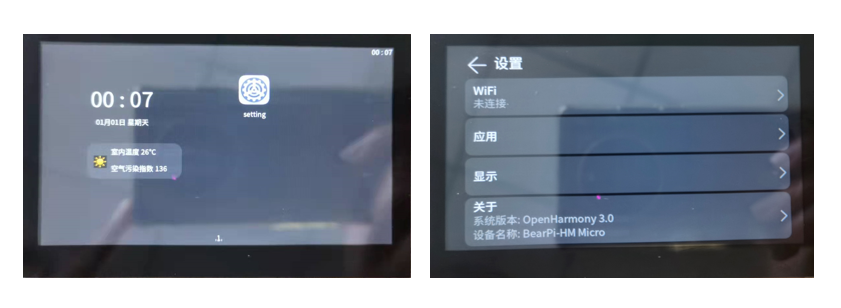

  4. 开发板屏幕出现桌面及预安装的"setting"应用,点击"setting"应用可查看系统信息。
