UDP客户端

本示例将演示如何在BearPi-HM_Nano开发板上使用socket编程创建UDP客户端，就收客户端消息并回复固定消息。

一、准备工作

参考BearPi-HM_Nano十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。

二、软件设计

主要代码分析

打开applications\BearPi\BearPi-HM_Nano\sample\D3_iot_udp_client\udp_client_demo.c

完成Wifi热点的连接后还需要以下几步

通过 socket 接口创建一个socket,AF_INT表示ipv4,SOCK_STREAM表示使用tcp协议
调用 sendto 接口发送数据到服务端。
调用 recvfrom 接口接收服务端发来的数据

static void UDPClientTask(void)
{
	/* 服务器的地址信息 */
	struct sockaddr_in send_addr;
    char recvBuf[512];

    /* 连接Wifi */
    WifiConnect("TP-LINK_65A8","0987654321");

    /* 创建socket  */
	if((sock_fd = socket(AF_INET, SOCK_DGRAM, 0)) == -1)
	{
		perror("create socket failed!\r\n");
		exit(1);
	}

    /* 初始化预连接的服务端地址 */
    send_addr.sin_family = AF_INET;
    send_addr.sin_port = htons(_PROT_);
    send_addr.sin_addr.s_addr = inet_addr("192.168.0.175");

    while (1)
    {
        bzero(recvBuf,sizeof(recvBuf));
        /* 发送数据到服务端 */
        sendto(sock_fd, send_data, strlen(send_data), 0, (struct sockaddr * )&send_addr, addr_length);

        /* 线程休眠一段时间 */
        sleep(10);

        /* 接收服务端返回的字符串*/
        recvfrom(sock_fd, recvBuf, sizeof(recvBuf), 0, (struct sockaddr * )&send_addr, &addr_length);
        printf("%s:%d=>%s\n", inet_ntoa(send_addr.sin_addr), ntohs(send_addr.sin_port), recvBuf);

    }

    /* 关闭这个 socket */
    closesocket(sock_fd);

}

socket API分析

本案例主要使用了以下几个API完socket编程实验

socket()

sock_fd = socket(AF_INET, SOCK_STREAM, 0)) //AF_INT:ipv4, SOCK_STREAM:tcp协议

描述：

在网络编程中所需要进行的第一件事情就是创建一个socket，无论是客户端还是服务器端，都需要创建一个socket，该函数返回socket文件描述符，类似于文件描述符。socket是一个结构体，被创建在内核中。

sendto()

int sendto ( socket s , const void * msg, int len, unsigned int flags,
const struct sockaddr * to , int tolen ) ;

描述：

sendto() 用来将数据由指定的socket传给对方主机。参数s为已建好连线的socket。参数msg指向欲连线的数据内容，参数flags 一般设0，

recvfrom()

int recvfrom(int s, void *buf, int len, unsigned int flags, struct sockaddr *from, int *fromlen);

描述： 从指定地址接收UDP数据报。

参数：

名字	描述
s	socket描述符.
buf	UDP数据报缓存地址.
len	UDP数据报长度.
flags	该参数一般为0.
from	对方地址
fromlen	对方地址长度.

三、编译调试

修改 BUILD.gn 文件

修改 applications\BearPi\BearPi-HM_Nano\sample 路径下 BUILD.gn 文件，指定 udp_client 参与编译。

#"D1_iot_wifi_sta:wifi_sta",
#"D2_iot_wifi_sta_connect:wifi_sta_connect",
"D3_iot_udp_client:udp_client",
#"D4_iot_tcp_server:tcp_server",
#"D5_iot_mqtt:iot_mqtt",

运行结果

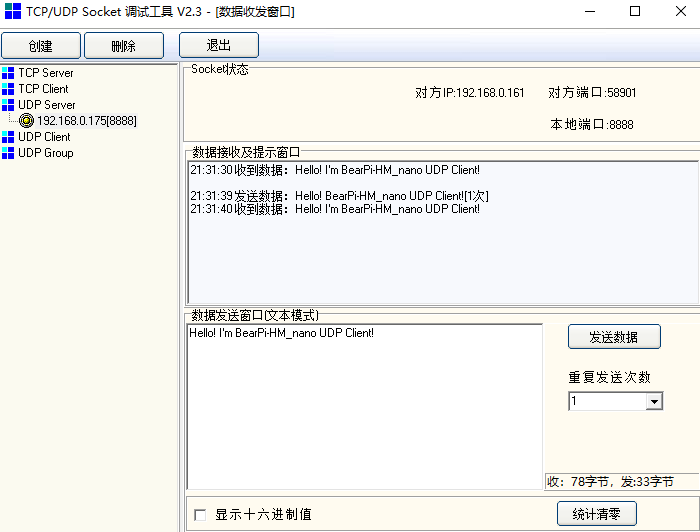

示例代码编译烧录代码后，按下开发板的RESET按键，使用 Socket 调试工具创建UDP服务端用于测试。

Socket 调试工具下载地址：点击跳转

示例代码编译烧录代码后，按下开发板的RESET按键，在数据发送窗口输入要发送的数据，点击发送后开发板会回复固定消息，且开发板收到消息后会通过日志打印出来。

192.168.0.175:8888=>Hello! BearPi-HM_nano UDP Client!
