9.PWM输出测试

该教程演示如何通过开发板的GPIO输出PWM波

一、准备工作

  • 准备1块BearPi-Pico H2821开发板

二、编译代码

在Windows下编译操作
  1. 点击左侧的“KConfig”,打开配置界面.

    Alt text

  2. 选择Support PWM Sample

    Application  --->
        [*] Enable Sample.
        [*]     Enable the Sample of peripheral.
        [ ]         Enable all the sample of peripheral, it's just for build.
        [ ]         Support ADC Sample.
        [ ]         Support BLINKY Sample.
        [ ]         Support BUTTON Sample.
        [ ]         Support DMA Sample.
        [ ]         Support I2C Sample.
        [ ]         Support I2S Sample.
        [ ]         Support KEYSCAN Sample.
        [ ]         Support PINCTRL Sample.
        [*]         Support PWM Sample.
                        PWM Sample Configuration  --->


  3. 设置PWM输出的GPIO,这边以设置板载LED连接的GPIO31为例。

    PWM Sample Configuration  --->
        (31) Choose PWM pin.


  4. 按下"Save"键保存配置。

    Alt text

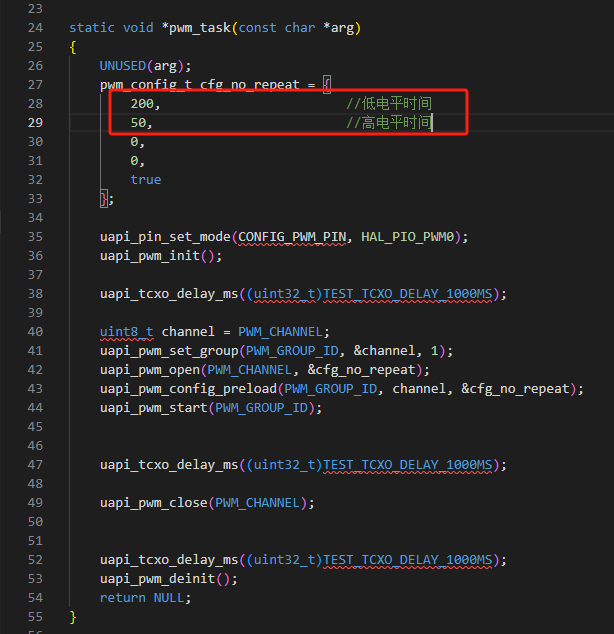

  5. 可在代码中修改高低电平时间,已达到输出不同占空比的PWM波

    Alt text

  6. 编译烧录固件

    参考环境搭建教程编译烧录代码

三、测试

烧录固件后按下开发的复位按键,用示波器或者逻辑分析查看PWM输出引脚的PWM波,或者通过改变不同的占空比,观察开发板上的LED灯的亮度变化。
