产品概述

产品概述

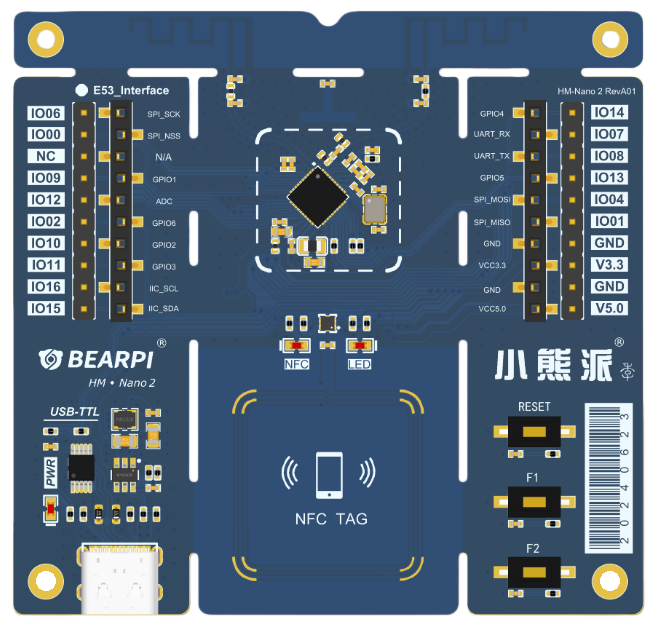

  • 产品名称：小熊派-鸿蒙·季 (BearPi-HM Nano 2)

  • 产品功能：BearPi-HM_Nano 2 开发板是一块专门为OpenHarmony 设计的开发板，板载高度集成2.4GHz Wi-Fi6 、BLE、SLE SoC 芯片 WS63E，并板载 NFC 电路及标准的 E53 接口，标准的 E53 接口可扩展智能加湿器、智能台灯、智能安防、智能烟感等案例。

  • 目标用户群体：初学者、企业开发者

  • 购买链接：点击进入open in new window

规格参数

规格参数

规格类型

规格清单

通用规格

  • CPU：WS63E RISC-V 32 位微处理器, 最大主频支持 240MHz
  • 存储：SRAM 606KB、ROM 300KB，4MB Flash
  • 主板供电：通过USB 5V供电或者外部 5V供电
  • 传感器：支持E53传感器案例扩展板
  • LED灯：
    • 上电指示 LED，红色；
    • 用户定义LED，黄色;
    • NFC LED，蓝色；
  • 按键：一个复位按键，二个功能按键
  • 通信：Wi-Fi、SLE、BLE

电源特性

  • Typec USB接口，5V供电
  • 内部有5V转3.3V的DCDC
  • MCU供电电压为3.3V，系统IO电压也为3.3V

外围接口

  • E53 interface
  • I2C*2
  • SPI*1
  • ADC*6
  • UART*3
  • GPIO*15
  • PWM*8
  • I2S*1
  • 注：上述接口通过复用实现

其他信息

  • 工作温度：-40℃ ～+85℃
产品特点

产品特点

  • 主控为 Wi-Fi、SLE、BLE SOC WS63E，搭载 RISC-V 32 位单核处理器, 主频高达 240MHz 主频

  • 集成 606KB的SRAM、300KB的ROM 和4MB的Flash

  • 支持Wi-Fi 20MHz频宽，提供最大114.7Mbps物理层速率，支持更大的发射功率和更远的覆盖距离，集成IEEE 802.11 b/g/n/ax基带。

  • 支持BLE 1MHz/2MHz频宽、BLE4.0/4.1/4.2/5.0/5.1/5.2协议、BLE Mesh和BLE网关功能，最大空口速率2Mbps。

  • 支持星闪SLE 1MHz/2MHz/4MHz频宽、SLE1.0协议、支持SLE网关功能，最大空口速率12Mbps。

  • 引出丰富的外设接口，兼容 IoTCluB 的 E53 接口标准，可接入所有的 E53 案例扩展板

  • 板载 NFC Forum Type 2 Tag 芯片及天线，可实现 HarmonyOS“碰一碰”功能

  • 板载 ch340 通过一根 TypeC USB 线，即可实现供电、下载、调试等多种功能

功能接口

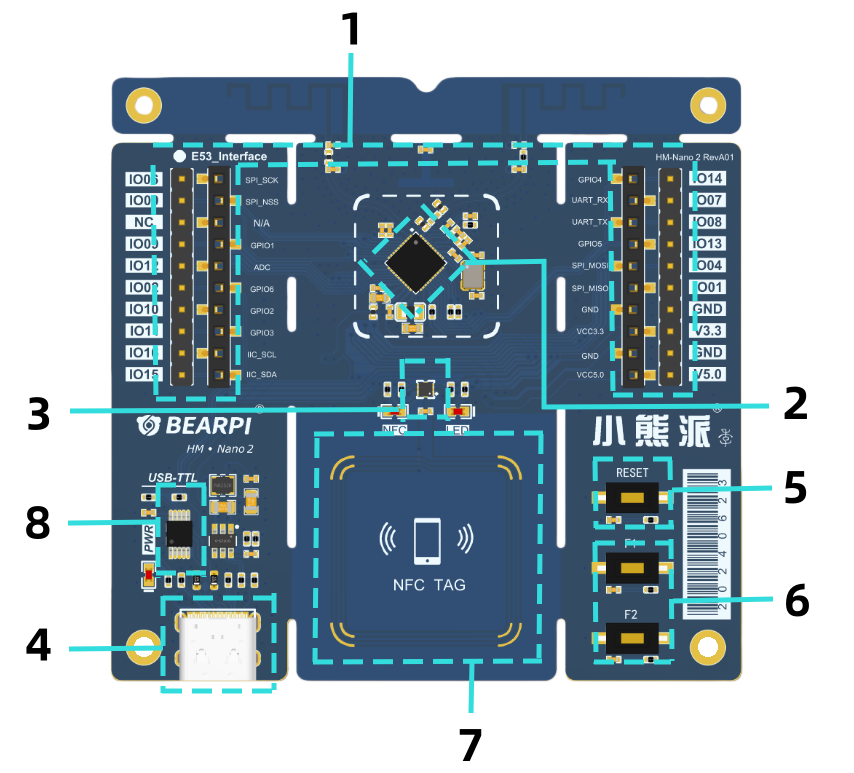

功能接口

编号功能说明
1E53 InterfaceE53 标准接口，可接入所有的 E53 案例扩展板
2MCU:WS63ERISC-V 32 位单核处理器, 主频高达 240MHz 主频，集成 Wi-Fi、SLE、BLE 功能
3NFC:NT3H1201WОFHKHNFC Forum Type 2 Tag 芯片 1K 容量
4USB Type-C Power supply支持 5V USB 输入，具备调试烧录功能
5Reset Key复位按键，可通过该按键复位开发板
6User’s Key用户可通过代码自定义该按键的功能
7NFC 天线13.56MHZ 高增益 NFC 天线
8CH340E串口转 USB 芯片，便于烧录和串口调试
应用场景

应用场景

智慧农业

智慧农业

  • 联网方式：Wi-Fi

  • 物联网平台：华为物联网平台

  • 数据传协议：MQTT

  • 操作系统：OpenHarmony

  • 案例扩展板：E53_IA1

  • 介绍：本示例将演示使用E53_IA1 智慧农业扩展板与 BearPi-HM_Nano 2 开发板实现智慧农业的案例，可在华为物联网平台上控制智慧大棚内的风扇和灯,以及查看环境的温度、湿度和光照强度。

    点击进入开发教程
