I2C控制NFC
本示例将演示如何在BearPi-HM_Nano 2开发板上使用I2C协议向NFC芯片写入数据
一、准备工作
参考BearPi-HM_Nano_2十分钟上手教程完成开发环境搭建、代码获取等工作,以及熟悉代码的编译和烧录流程。
二、硬件设计

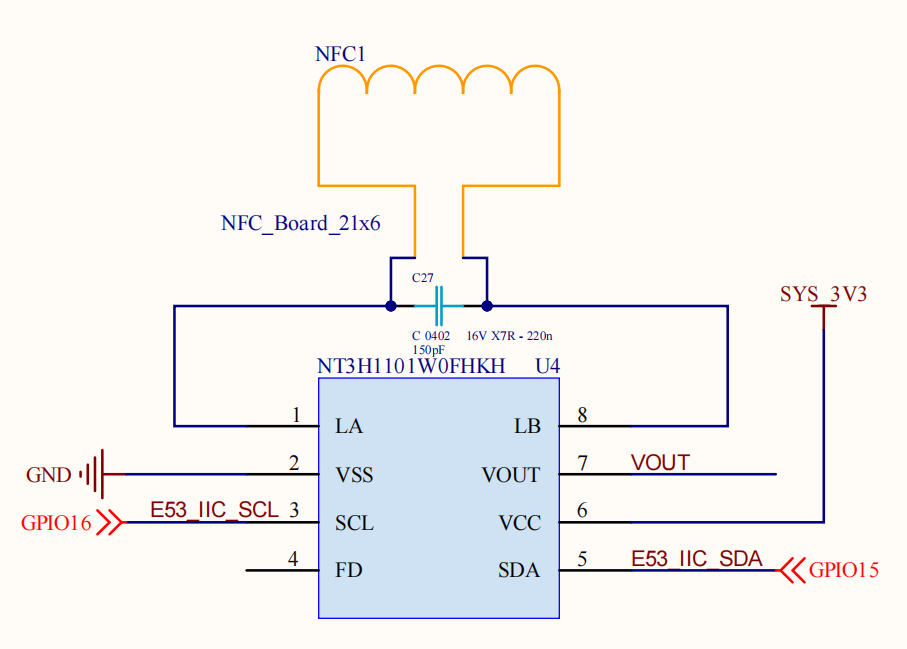

如下图所示,NFC芯片使用的是I2C协议,I2C_SCL与GPIO_15相连接,I2C_SDA与GPIO_16相连接,所以需要编写软件使用GPIO_16和GPIO_15产生I2C信号去控制NFC芯片

三、软件设计
主要代码分析
打开device\bearpi\bearpi_hm_nano2\app\B5_basic_i2c_nfc\i2c_example.c,这部分代码为I2C初始化的代码,首先用 IoTGpioSetFunc() 函数将GPIO_16复用为I2C1_SDA,GPIO_15复用为I2C1_SCL。然后调用IoTI2cInit()函数初始化I2C1端口,最后使用 I2cSetBaudrate() 函数设置I2C1的频率为400kbps。
// GPIO_16 multiplexed to I2C1_SDA
IoTGpioInit(I2C1_SDA_GPIO);
IoTGpioSetFunc(I2C1_SDA_GPIO, IOT_IO_FUNC_GPIO_16_I2C1_SDA);
IoTGpioSetPull(I2C1_SDA_GPIO, IOT_GPIO_PULL_UP);
// GPIO_15 multiplexed to I2C1_SCL
IoTGpioInit(I2C1_SCL_GPIO);
IoTGpioSetFunc(I2C1_SCL_GPIO, IOT_IO_FUNC_GPIO_15_I2C1_SCL);
IoTGpioSetPull(I2C1_SCL_GPIO, IOT_GPIO_PULL_UP);
// baudrate: 400kbps
IoTI2cInit(IOT_I2C_IDX, IOT_I2C_BAUDRATE);
这部分的代码是向NFC芯片写入数据,但需要写入2个记录时,第2个记录的位置需要用NDEFLastPos来定义;当需要写入3个记录时,第2个和第3个记录的位置分别需要用NDEFMiddlePos和NDEFLastPos来定义。
ret=storeText(NDEFFirstPos, (uint8_t *)TEXT);
if(ret != 1)
{
printf("NFC Write Data Falied :%d ",ret);
}
ret=storeUrihttp(NDEFLastPos, (uint8_t *)WEB);
if(ret != 1)
{
printf("NFC Write Data Falied :%d ",ret);
}
I2C API分析
本示例主要使用了以下API完成I2C采样的功能。
IoTI2cInit()
unsigned int IoTI2cInit(unsigned int id, unsigned int baudrate);
描述:
用指定的频率初始化I2C设备。
参数:
| 参数名 | 描述 |
|---|---|
| id | I2C设备ID。 |
| baudrate | I2C频率。 |
IoTI2cSetBaudrate()
unsigned int IoTI2cSetBaudrate(unsigned int id, unsigned int baudrate);
描述:
为I2C设备设置频率。
参数:
| 参数名 | 描述 |
|---|---|
| id | I2C设备ID。 |
| baudrate | I2C频率。 |
IoTI2cWrite()
unsigned int IoTI2cWrite(unsigned int id, unsigned short deviceAddr, const unsigned char *data, unsigned int dataLen);
描述:
将数据写入I2C设备。
参数:
| 参数名 | 描述 |
|---|---|
| id | I2C设备ID。 |
| deviceAddr | I2C设备地址。 |
| data | 表示写入的数据。 |
| dataLen | 表示要写入的数据长度。 |
IoTI2cRead()
unsigned int IoTI2cRead(unsigned int id, unsigned short deviceAddr, unsigned char *data, unsigned int dataLen);
描述:
从I2C设备读取数据。读取的数据将保存到i2cData指定的地址。
参数:
| 参数名 | 描述 |
|---|---|
| id | I2C设备ID。 |
| deviceAddr | I2C设备地址。 |
| data | 表示要读取的数据指向的指针。 |
| dataLen | 表示要读取的数据长度。 |
四、编译调试
修改 BUILD.gn 文件
修改 device\bearpi\bearpi_hm_nano2\app 路径下 BUILD.gn 文件,指定 i2c_example 参与编译。
#"B1_basic_led_blink:led_example",
#"B2_basic_button:button_example",
#"B3_basic_pwm_led:pwm_example",
#"B4_basic_adc:adc_example",
"B5_basic_i2c_nfc:i2c_example",
#"B6_basic_uart:uart_example",
运行结果
示例代码编译烧录代码后,按下开发板的RESET按键,通过串口助手查看日志,并请使用带有NFC功能的手机靠近开发板,能读取数据。
=======================================
***********I2C_NFC_example**********
=======================================
Please use the mobile phone with NFC function close to the development board!
=======================================
***********I2C_NFC_example**********
=======================================
Please use the mobile phone with NFC function close to the development board!
