📝 十分钟上手教程

一、准备工作

  • 准备一台电脑:
    • 无具体要求,家用即可,Windows系统

二、下载软件

下载并安装以下软件:

名称用途获取途径
Ubuntu18.4镜像OVF开发板编译代码所需的环境点击跳转
Hiburn代码烧录工具点击跳转
VMware Workstation安装代码编译环境的镜像点击跳转
MobaXterm远程shell访问虚拟机以及串口调试点击跳转
RaiDrive映射虚拟机文件到电脑上点击跳转
CH340驱动开发板USB驱动点击跳转
VS Code用于编写代码。点击跳转

三、开始部署环境

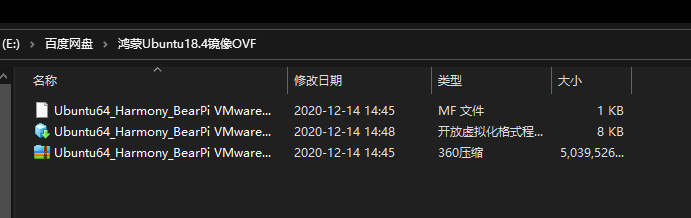

  1. 解压下载的Ubuntu18.4镜像OVF.zip文件到某个目录。

  2. 打开VMware Workstation工具 。

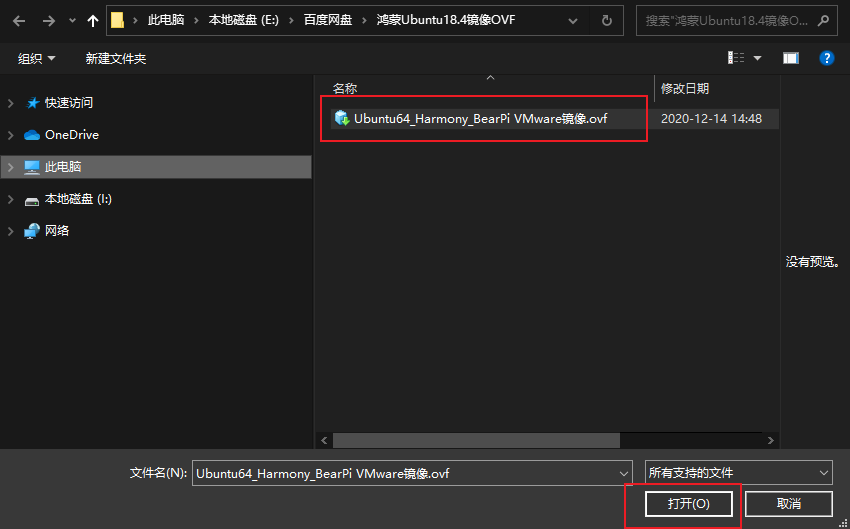

  3. 选择第1步解压的Ubuntu18.4镜像OVF文件夹中,点击打开

  4. 导入镜像到本地磁盘(选择一个磁盘空间大小≥ 10G的盘),点击导入

  5. 点击开启此虚拟机,来开启虚拟机电源。

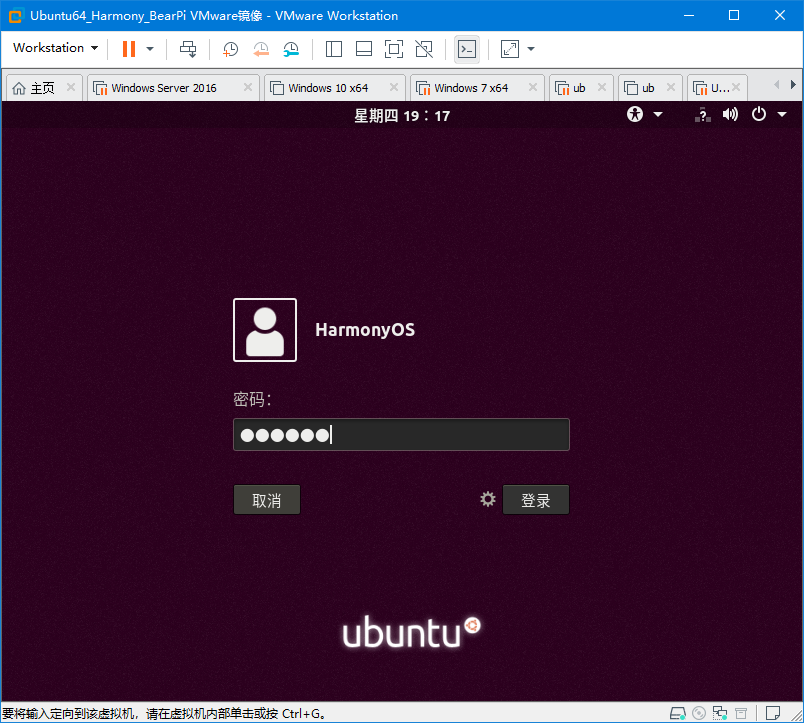

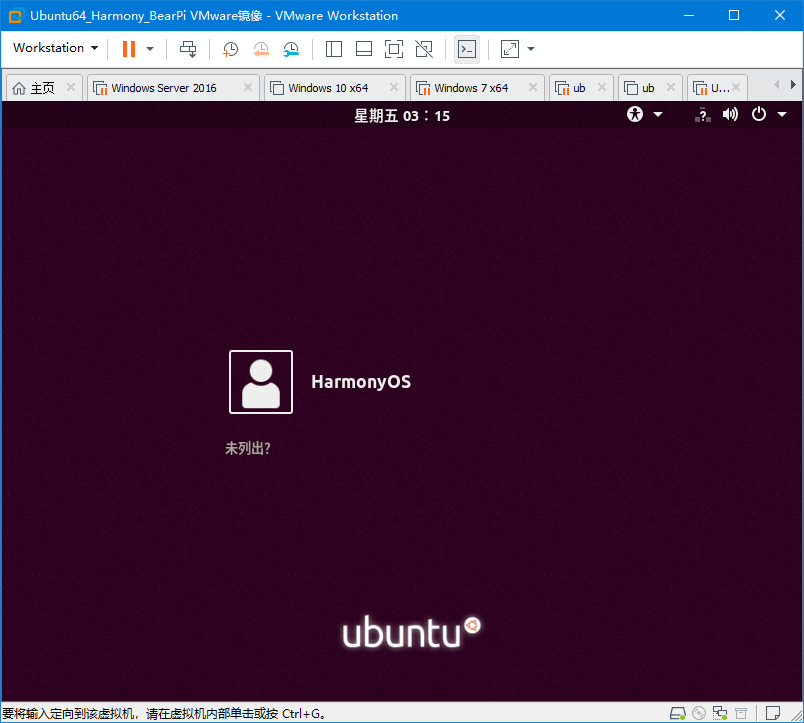

  6. 此时虚拟机进入登录界面,点击HarmonyOS

  7. 输入密码:bearpi,然后点击登录

  8. 进入桌面后,点击桌面空白处右键,点击打开终端(E)

  9. 在终端中输入ifconfig,然后点击回车,除lo外,另外一个就是你的网卡信息,记录你获取到的IP地址。

  10. 最小化VMware Workstation,回到Windows桌面上。

  11. 附加:如果连不上网络(如果主机网络需要拨号,如校园网络ADSL拨号等)

    在VMware Workstation中,点击虚拟机>> 设置

    然后在网络适配器中,改成NAT 模式,点击确定

    然后再重复步骤8

四、在Windows上远程连接服务器

  1. 打开MobaXterm工具,并依次点击:SessionSSH 按钮。

  2. 输入连接信息,远程地址,并点击OK。

  3. 输入账号:bearpi,点击回车。

  4. 输入密码:bearpi,注意,输入密码的时候屏幕不会显示,输完之后点击回车

  5. 在弹出的界面上,点击Yes保存账号信息,以免下次输入。

五、把ubuntu文件远程映射到Windows上

  1. 打开RaiDrive软件

  2. 切换为中文语言

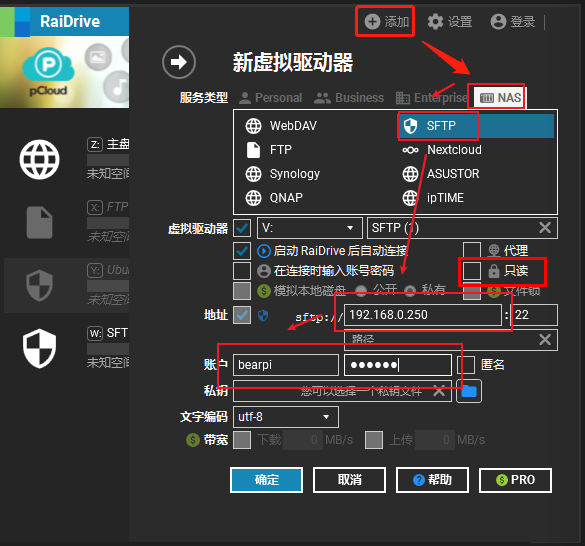

  3. 添加链接信息

    • 取消勾选只读
    • SFTP://______ (这个输入 三.9 获取到的地址)
    • 账户:账号和密码皆为 bearpi
    • 其他默认
    • 点击确定
  4. 查看本地映射的ubuntu文件路径

六、在ubuntu获取源码

  1. 鼠标焦点移到MobaXterm

  2. 在MobaXterm中输入:

    cd /home/bearpi


    然后回车

  3. 在MobaXterm中输入:

    mkdir project && cd project


    然后回车

  4. 在MobaXterm中输入:

    git clone https://gitee.com/bearpi/bearpi-hm_nano.git -b master


    然后回车,等待1-3分钟(根据不同网速)

    注: 若执行失败请参考第三-11解决网络问题,并通过ping外网确认ubuntu网络正常。

  5. 当屏幕中出现Successful意味着代码获取完成

七、编译代码

  1. 进入项目根目录,在MobaXterm中输入:

    cd bearpi-hm_nano

  2. 进入后,在MobaXterm中输入:

    python build.py BearPi-HM_Nano


    然后回车,等待直到屏幕出现:BUILD SUCCESS字样,说明编译成功。

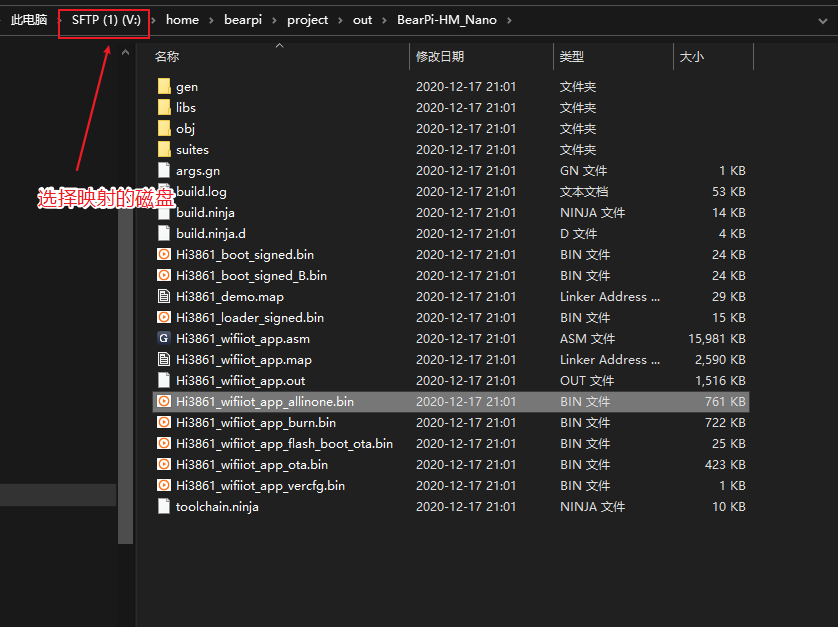

  3. 查看编译出的固件位置

    当编译完后,在Windows中可以直接查看到最终编译的固件,具体路径在:

    *注意,最前面的盘符为RaiDrive在你电脑上实际映射的路径。

八、连接开发板

  1. 通过TypeC数据线,把电脑与BearPi-HM Nano连接。

  2. 安装CH340驱动CH341SER.EXE。

    下载地址: 点击跳转

  3. 关闭虚拟机捕获USB功能。(有很多开发者都是因为虚拟机捕获了USB设备,导致本机Windows电脑看不到串口)

    如果上面操作不行,直接关闭VMware Workstation,选择挂起,然后再重新插拔USB。

  4. 查看开发板的串口

九、下载程序

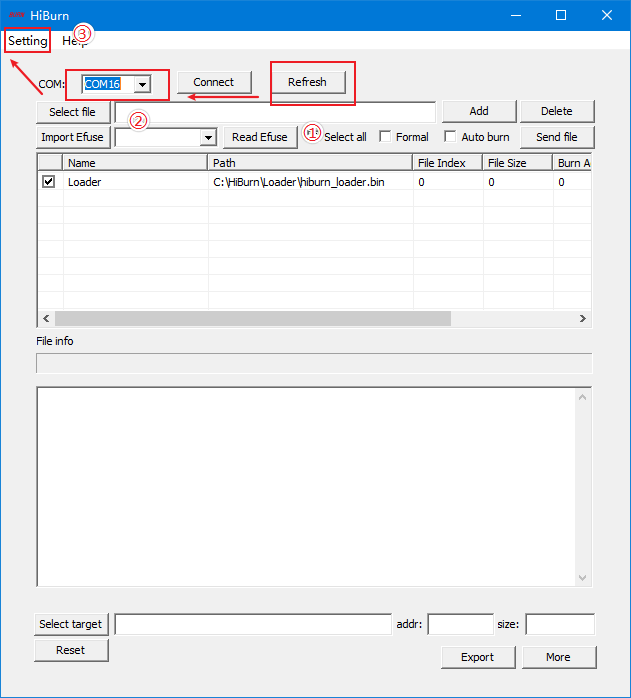

  1. 在Windows打开Hiburn工具,并点击Refresh,在COM中选择第八-4看到的COM号

    然后点击Setting,并选择 Com settings

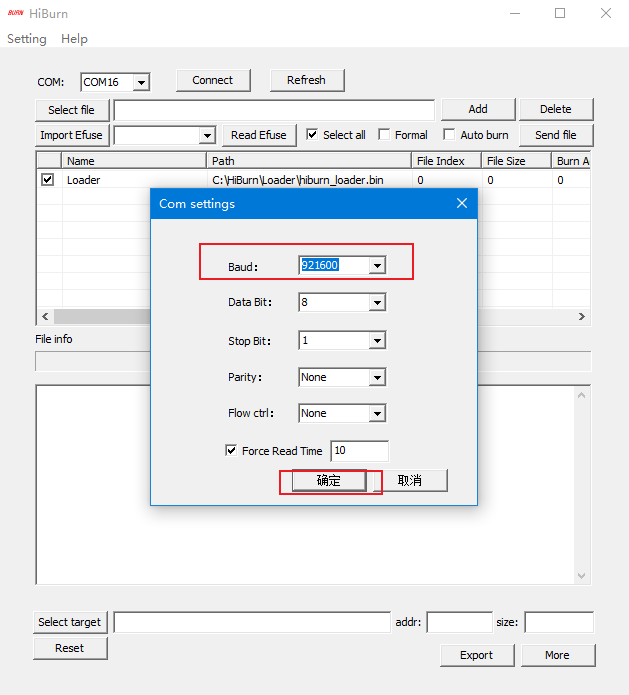

  2. 在Com settings中设置Baud为:921600,点击确定

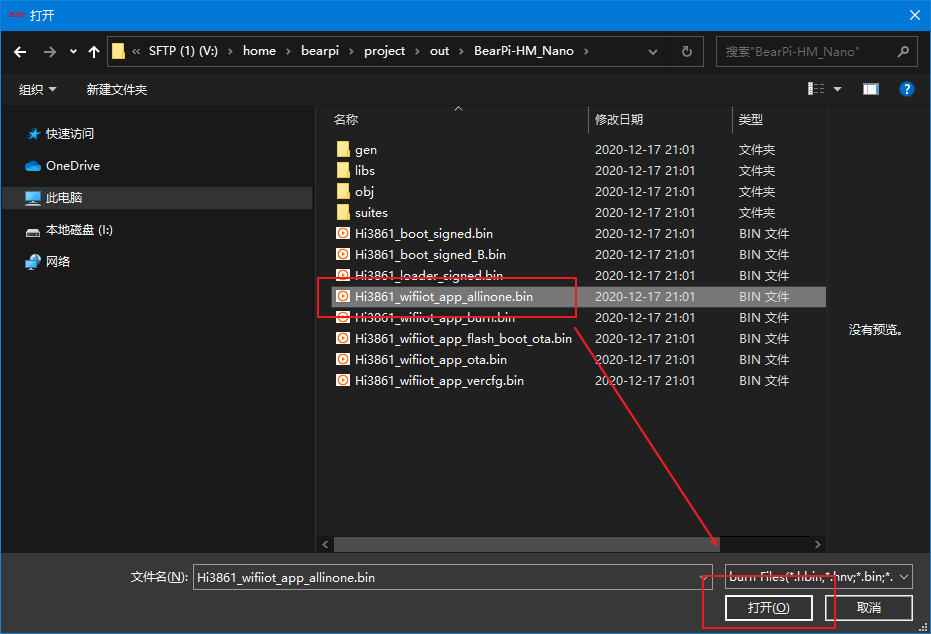

  3. 点击 Hiburn工具中的Select file按钮,在弹出的文件框中,选择七-2 中对应的路径,并选中:Hi3861_wifiiot_app_allinone.bin 文件。

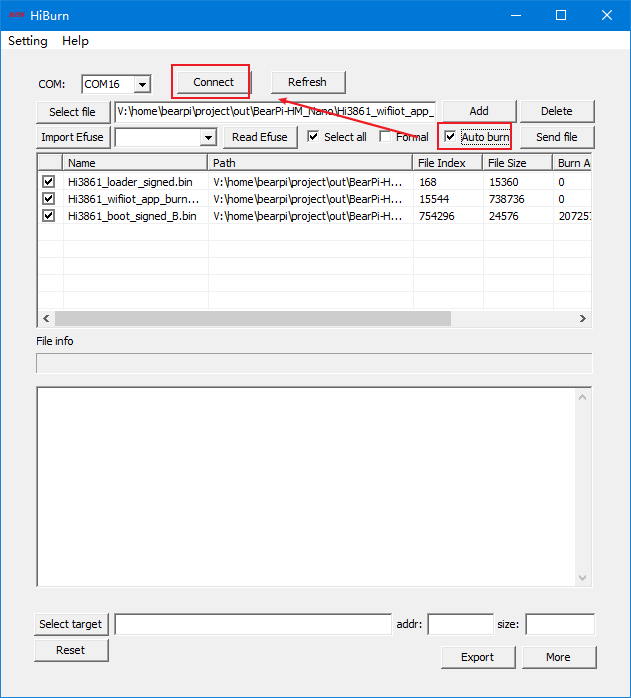

  4. 点击Auto burn复选框,然后点击Connect

    此时Connect按钮变成Disconnect,等待下载

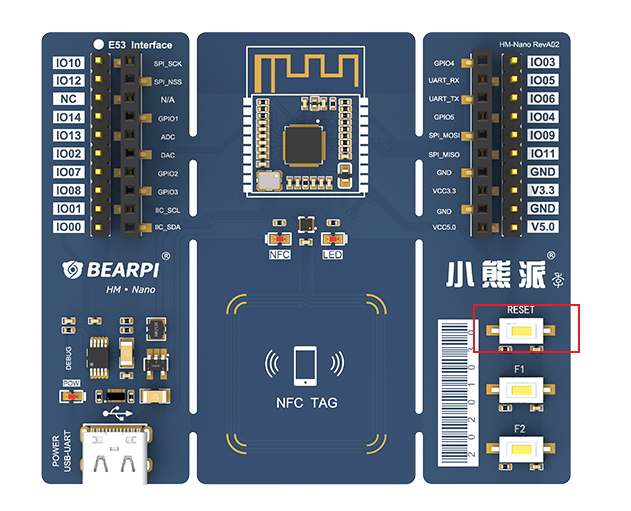

  5. 复位开发板RESET按键,开始下载程序

  6. 直到出现Execution Successful字样,程序下载完成。

  7. 下载完后,请一定点击Disconnect按钮,便于后面调测使用。

十、MobaXterm 查看串口打印日志

  1. 打开MobaXterm,

    1. 点击:SessionSerial按钮

    2. 设置Seral port为 Hiburn 同一个串口

    3. 设置Speed为 115200

    4. 点击OK

  2. 如果显示Unable to open...等字样,需要看一下Hiburn的链接状态是否为关闭(九-7)步骤。

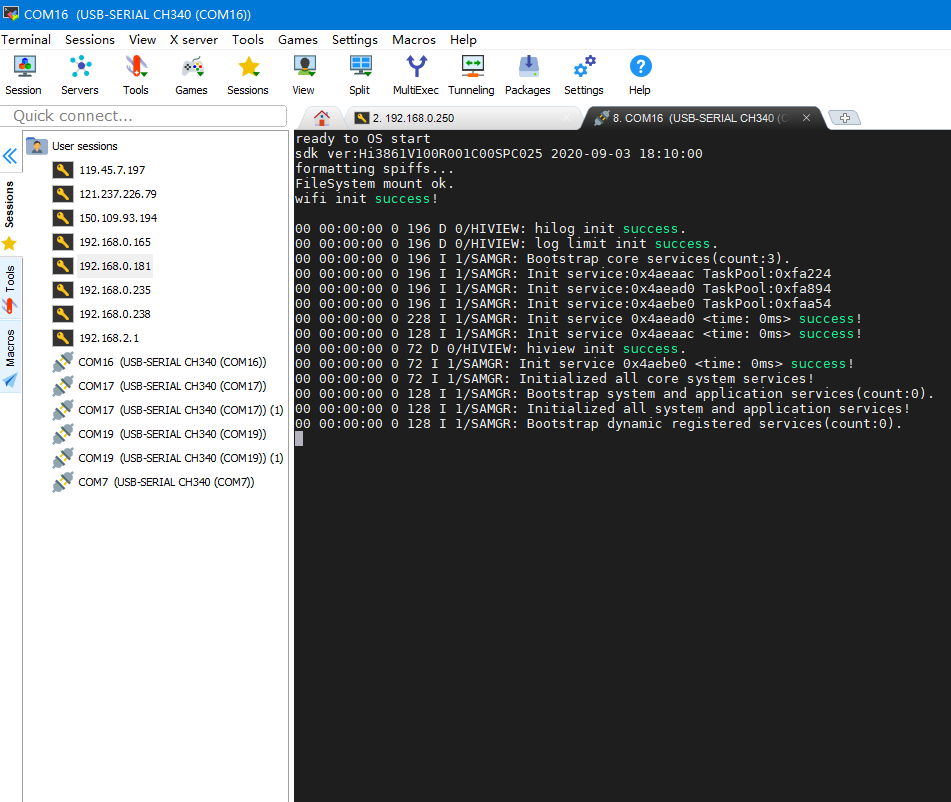

  3. 复位开发板,此时COM打印出对应日志信息

下一步学习

恭喜,您已完成BearPi-HM_Nano开发板快速上手,可以进行BearPi-HM_Nano开发板第一个示例程序开发了。
