E53_IS1

本示例将演示如何在 BearPi-HM_Nano 开发板上使用 E53_IS1 实现人体红外感应，当检测到有人走动时，蜂鸣器发出报警。

一、准备工作

参考BearPi-HM_Nano 十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。

二、硬件设计

本案例将用到 E53_IS1 红外感应扩展板与 BearPi-HM_Nano 开发板，其中 E53_IS1 扩展板原理图如下，当检测到人时，传感器会输出高电平，通过对 GPIO_7 的监测就能判断是否有人走动。

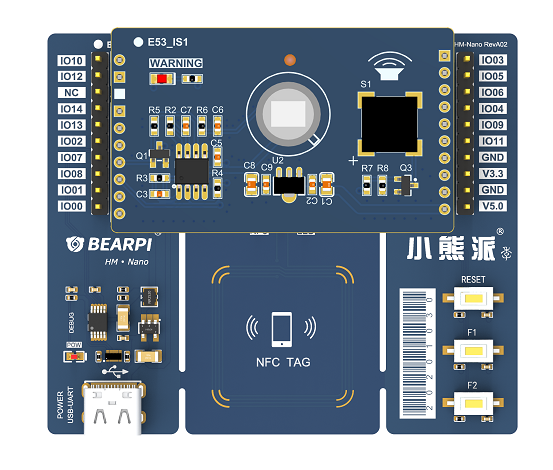

E53_IS1 红外感应扩展板与 BearPi-HM_Nano 开发板安装如下图所示

打开applications\BearPi\BearPi-HM_Nano\sample\C5_e53_is1_infrared\e53_is1_example.c，首先调用 E53_IS1_Init() 函数初始化 E53_IS1 所接的引脚的功能，然后调用 E53_IS1_Read_Data() 函数设置触发的回调函数 Beep_Alarm(),系统启动后会通过 osEventFlagsWait()函数让 Example_Task 任务一直等待事件标志位 FLAGS_MSK1，当检测到人后，Beep_Alarm()函数会发送事件标志位，Example_Task 任务继续运行开启蜂鸣器报警 3 秒钟然后关闭蜂鸣器继续等待下一次触发事件。

static void Beep_Alarm(char *arg)
{
    (void) arg;
    osEventFlagsSet(evt_id, FLAGS_MSK1);
}

static void Example_Task(void)
{
    E53_IS1_Init();
    E53_IS1_Read_Data(Beep_Alarm);
    while (1)
    {
        osEventFlagsWait(evt_id, FLAGS_MSK1, osFlagsWaitAny, osWaitForever);
        Beep_StatusSet(ON);
        osDelay(300);
        Beep_StatusSet(OFF);

    }
}

E53_IS1 API 分析

本案例主要使用了以下 API 完成人体红外感应

E53_IS1_Init()

void E53_IS1_Init(void)

描述：

初始化 E53_IS1

E53_IS1_Read_Data()

void E53_IS1_Read_Data(E53_IS1_CallbackFunc func)

描述： 设置人体感应触发的回调函数

四、编译调试

修改 BUILD.gn 文件

修改applications\BearPi\BearPi-HM_Nano\sample路径下 BUILD.gn 文件，指定 e53_is1_example 参与编译。

#"C1_e53_sf1_mq2:e53_sf1_example",
#"C2_e53_ia1_temp_humi_pls:e53_ia1_example",
#"C3_e53_sc1_pls:e53_sc1_example",
#"C4_e53_sc2_axis:e53_sc2_example",
"C5_e53_is1_infrared:e53_is1_example",

运行结果

示例代码编译烧录代码后，按下开发板的 RESET 按键，人员靠近开发板，蜂鸣器开始报警。
