E53_SF1
本示例将演示如何在 BearPi-HM_Nano 开发板上使用 E53_SF1 读取烟雾浓度，当烟雾浓度超标时蜂鸣器发出警报
一、准备工作
参考BearPi-HM_Nano 十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。
二、硬件设计
本案例将用到 E53_SF1 智慧烟感扩展板与 BearPi-HM_Nano 开发板，其中 E53_SF1 扩展板原理图如下，ADC 输出引脚为第五脚，将 E53_SF1 扩展板插在 BearPi-HM_Nano 开发板上后，该 ADC 输出引脚与 GPIO_13 相连接，通过查看芯片手册可知 GPIO_13 对应的是 ADC Channel 6 ,所以需要编写软件去读取 ADC Channel 6 的电压实现对烟雾浓度的读取。

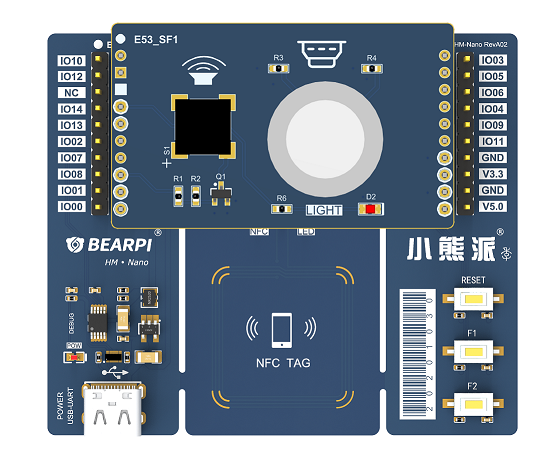

E53_SF1 智慧烟感扩展板与 BearPi-HM_Nano 开发板安装如下图所示
三、软件设计
主要代码分析
打开applications\BearPi\BearPi-HM_Nano\sample\C1_e53_sf1_mq2\e53_sf1_example.c，首先调用 Init_E53_SF1() 函数初始化 E53_SF1 所接的引脚的功能，再等待 1s 后进行校准，获取正常环境下传感器的参数，然后循环调用 Get_MQ2_PPM() 函数读取 ppm 值并通过串口打印出来，当 ppm 大于 100 时触发蜂鸣器报警，小于 100 时关闭报警。
static void Example_Task(void)
{
float ppm;
Init_E53_SF1();
/****传感器校准****/
usleep(1000000); // 开机1s后进行校准
MQ2_PPM_Calibration(); // 校准传感器
while(1)
{
printf("=======================================\r\n");
printf("*************ADC_MQ2_example***********\r\n");
printf("=======================================\r\n");
ppm = Get_MQ2_PPM();
printf("ppm:%.3f \n", ppm);
if(ppm > 100)
{
Beep_StatusSet(ON);
}
else
{
Beep_StatusSet(OFF);
}
usleep(1000000); // 延时1s
}
}
E53_SF1 API 分析
本案例主要使用了以下 API 完成烟雾浓度读取
Init_E53_SF1()
void Init_E53_SF1(void)
描述：
初始化 E53_SF1
Init_E53_SF1()
MQ2_PPM_Calibration()
void MQ2_PPM_Calibration(void)
描述： MQ2 传感器校准
Init_E53_SF1()
Get_MQ2_PPM()
float Get_MQ2_PPM(void)
描述：
获取烟雾浓度 ppm
四、编译调试
修改 BUILD.gn 文件
修改applications\BearPi\BearPi-HM_Nano\sample路径下 BUILD.gn 文件，指定 e53_sf1_example 参与编译。
"C1_e53_sf1_mq2:e53_sf1_example",
#"C2_e53_ia1_temp_humi_pls:e53_ia1_example",
#"C3_e53_sc1_pls:e53_sc1_example",
#"C4_e53_sc2_axis:e53_sc2_example",
#"C5_e53_is1_infrared:e53_is1_example",
运行结果
示例代码编译烧录代码后，按下开发板的 RESET 按键，通过串口助手查看日志，会打印以下信息，对着烟雾探头制造烟雾，ppm 会升高蜂鸣器发出报警。
=======================================
*************E53_SF1_example***********
=======================================
ppm:19.094
=======================================
*************E53_SF1_example***********
=======================================
ppm:18.797
