I2C控制NFC
本示例将演示如何在BearPi-HM_Nano开发板上使用I2C协议向NFC芯片写入数据
一、准备工作
参考BearPi-HM_Nano十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。
二、硬件设计

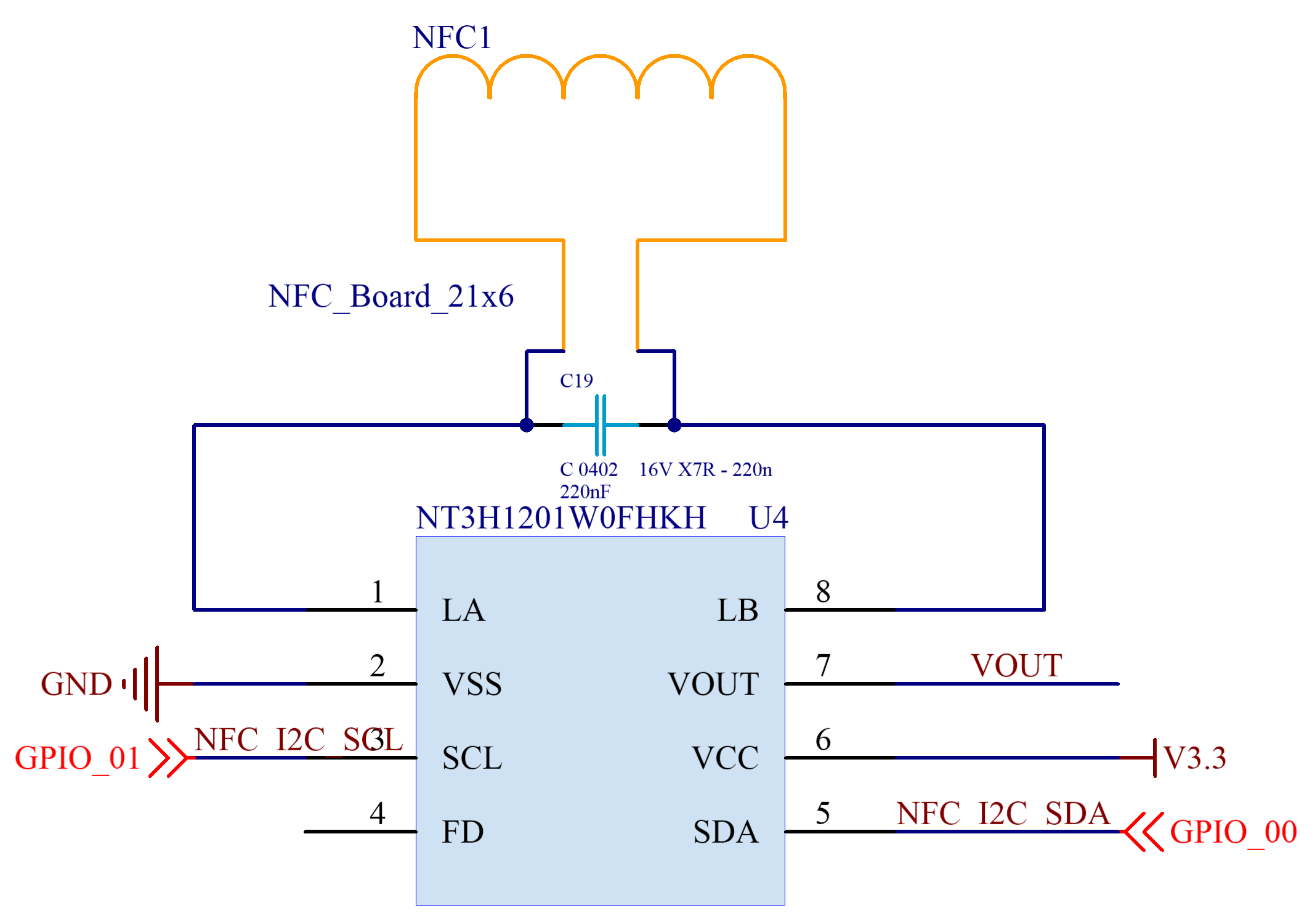

如下图所示，NFC芯片使用的是I2C协议，I2C_SCL与GPIO_0相连接，I2C_SDA与GPIO_1相连接，所以需要编写软件使用GPIO_0和GPIO_1产生I2C信号去控制NFC芯片
三、软件设计
主要代码分析
打开applications\BearPi\BearPi-HM_Nano\sample\B5_basic_i2c_nfc\i2c_example.c，这部分代码为I2C初始化的代码，首先用 IoSetFunc() 函数将GPIO_0复用为I2C1_SDA，GPIO_1复用为I2C1_SCL。然后调用I2cInit()函数初始化I2C1端口，最后使用 I2cSetBaudrate() 函数设置I2C1的频率为400kbps.
IoSetFunc(WIFI_IOT_IO_NAME_GPIO_0, WIFI_IOT_IO_FUNC_GPIO_0_I2C1_SDA); // GPIO_0复用为I2C1_SDA
IoSetFunc(WIFI_IOT_IO_NAME_GPIO_1, WIFI_IOT_IO_FUNC_GPIO_1_I2C1_SCL); // GPIO_1复用为I2C1_SCL
I2cInit(WIFI_IOT_I2C_IDX_1, 400000); /* baudrate: 400kbps */
I2cSetBaudrate(WIFI_IOT_I2C_IDX_1, 400000);
这部分的代码是向NFC芯片写入数据，但需要写入2个记录时，第2个记录的位置需要用NDEFLastPos来定义;当需要写入3个记录时，第2个和第3个记录的位置分别需要用NDEFMiddlePos和NDEFLastPos来定义。
ret=storeText(NDEFFirstPos, (uint8_t *)TEXT);
if(ret != 1)
{
printf("NFC Write Data Falied :%d ",ret);
}
ret=storeUrihttp(NDEFLastPos, (uint8_t *)WEB);
if(ret != 1)
{
printf("NFC Write Data Falied :%d ",ret);
}
I2C API分析
本示例主要使用了以下API完成I2C采样的功能
I2cInit()
unsigned int I2cInit (WifiIotI2cIdx id, unsigned int baudrate )
描述：
用指定的频率初始化I2C设备
参数：
| 名字 | 描述 |
|---|---|
| id | I2C设备ID. |
| baudrate | I2C频率 |
I2cSetBaudrate()
unsigned int I2cSetBaudrate (WifiIotI2cIdx id, unsigned int baudrate )
描述：
为I2C设备设置频率
参数：
| 名字 | 描述 |
|---|---|
| id | I2C设备ID. |
| baudrate | I2C频率 |
I2cWrite()
unsigned int I2cWrite (WifiIotI2cIdx id, unsigned short deviceAddr, const WifiIotI2cData * i2cData )
描述：
将数据写入I2C设备
参数：
| 名字 | 描述 |
|---|---|
| id | I2C设备ID. |
| deviceAddr | I2C设备地址 |
| i2cData | 表示写入的数据 |
I2cRead()
unsigned int I2cRead (WifiIotI2cIdx id, unsigned short deviceAddr, const WifiIotI2cData * i2cData )
描述：
从I2C设备读取数据。读取的数据将保存到i2cData指定的地址
参数：
| 名字 | 描述 |
|---|---|
| id | I2C设备ID. |
| deviceAddr | I2C设备地址 |
| i2cData | 表示要读取的数据指向的指针 |
四、编译调试
修改 BUILD.gn 文件
修改 applications\BearPi\BearPi-HM_Nano\sample 路径下 BUILD.gn 文件，指定 i2c_example 参与编译。
#"B1_basic_led_blink:led_example",
#"B2_basic_button:button_example",
#"B3_basic_pwm_led:pwm_example",
#"B4_basic_adc:adc_example",
"B5_basic_i2c_nfc:i2c_example",
#"B6_basic_uart:uart_example",
运行结果
示例代码编译烧录代码后，按下开发板的RESET按键，通过串口助手查看日志，并请使用带有NFC功能的手机靠近开发板，能读取数据。
=======================================
***********I2C_NFC_example**********
=======================================
Please use the mobile phone with NFC function close to the development board!
=======================================
***********I2C_NFC_example**********
=======================================
Please use the mobile phone with NFC function close to the development board!
