E53_IA1
本示例将演示如何在 BearPi-HM_Nano 开发板上使用 E53_IA1 读取温度 、湿度、光照强度，当温度 、湿度超标时开启电机通风，当光照强度过低时，开启补光灯补光。
一、准备工作
参考BearPi-HM_Nano 十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。
二、硬件设计
本案例将用到 E53_IA1 智慧农业扩展板与 BearPi-HM_Nano 开发板，其中 E53_IA1 扩展板接口原理图如下，温湿度传感器 sht30 和光照强度传感器 BH1750 都是通过 I2C 来驱动，电机和补光灯分别通过 GPIO_8 和 GPIO_14 来控制。

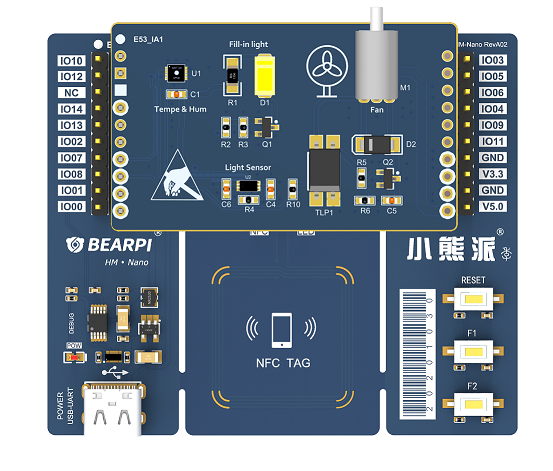

E53_IA1 智慧农业扩展板与 BearPi-HM_Nano 开发板安装如下图所示
三、软件设计
主要代码分析
打开applications\BearPi\BearPi-HM_Nano\sample\C2_e53_ia1_temp_humi_pls\e53_ia1_example.c，首先调用 E53_IA1_Init() 函数初始化 E53_IA1 所接的引脚的功能，然后循环调用 E53_IA1_Read_Data() 函数读取温度 、湿度、光照强度并通过串口打印出来，当光照强度过低时，开启补光灯补光，当温度 、湿度超标时开启电机通风。
static void Example_Task(void)
{
E53_IA1_Init();
while(1)
{
printf("\r\n=======================================\r\n");
printf("\r\n***********I2C_BH1750_example**********\r\n");
printf("\r\n=======================================\r\n");
E53_IA1_Read_Data();
printf("\r\n******************************Lux Value is %.2f\r\n", E53_IA1_Data.Lux);
printf("\r\n******************************Humidity is %.2f\r\n", E53_IA1_Data.Humidity);
printf("\r\n******************************Temperature is %.2f\r\n", E53_IA1_Data.Temperature);
if( E53_IA1_Data.Lux < 20 )
{
Light_StatusSet(ON);
}
else
{
Light_StatusSet(OFF);
}
if( (E53_IA1_Data.Humidity > 70) | (E53_IA1_Data.Temperature > 35) )
{
Motor_StatusSet(ON);
}
else
{
Motor_StatusSet(OFF);
}
usleep(1000000);
}
}
E53_IA1 API 分析
本案例主要使用了以下 API 完成温度 、湿度、光照强度读取
E53_IA1_Init()
void E53_IA1_Init(void)
描述：
初始化 E53_IA1
E53_IA1_Read_Data()
void E53_IA1_Read_Data(void)
描述： 读取温度 、湿度、光照强度
Light_StatusSet()
void Light_StatusSet(E53_IA1_Status_ENUM status)
描述：
控制补光灯开关 参数：
| 名字 | 描述 |
|---|---|
| status | ON 开，OFF 关闭. |
Motor_StatusSet()
void Motor_StatusSet(E53_IA1_Status_ENUM status)
描述：
控制电机开关
参数：
| 名字 | 描述 |
|---|---|
| status | ON 开，OFF 关闭. |
四、编译调试
修改 BUILD.gn 文件
修改applications\BearPi\BearPi-HM_Nano\sample路径下 BUILD.gn 文件，指定 e53_ia1_example 参与编译。
#"C1_e53_sf1_mq2:e53_sf1_example",
"C2_e53_ia1_temp_humi_pls:e53_ia1_example",
#"C3_e53_sc1_pls:e53_sc1_example",
#"C4_e53_sc2_axis:e53_sc2_example",
#"C5_e53_is1_infrared:e53_is1_example",
运行结果
示例代码编译烧录代码后，按下开发板的 RESET 按键，通过串口助手查看日志，会打印温湿度及光照强度信息。用手遮住扩展板，补光灯会自动开启，控制温度或者湿度超标，电机会自动开启。
=======================================
*************E53_IA1_example***********
=======================================
******************************Lux Value is 53.33
******************************Humidity is 44.10
******************************Temperature is 28.13
=======================================
*************E53_IA1_example***********
=======================================
******************************Lux Value is 53.33
******************************Humidity is 44.10
******************************Temperature is 28.13
