GPIO输出

本示例将演示如何在BearPi-HM_Nano开发板上使用GPIO输出功能去点亮LED灯。

一、准备工作

参考BearPi-HM_Nano十分钟上手教程完成开发环境搭建、代码获取等工作，以及熟悉代码的编译和烧录流程。

二、硬件设计

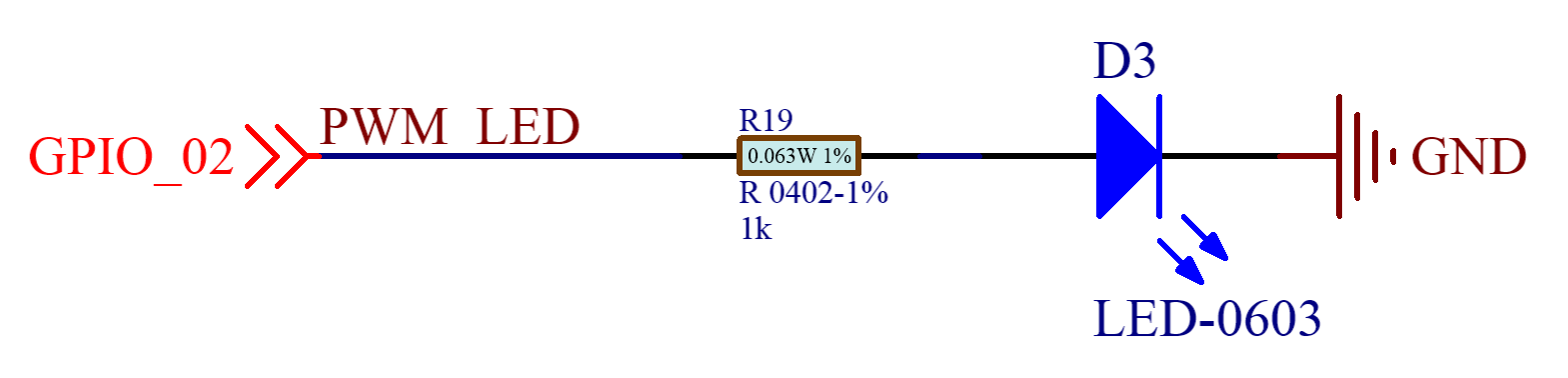

本案例将使用板载的LED来验证GPIO的输出功能，在BearPi-HM_Nano开发板上LED的连接电路图如下图所示，LED的控制引脚与主控芯片的GPIO_2连接，所以需要编写软件去控制GPIO_2输出高低电平实现LED灯的亮灭。

打开applications\BearPi\BearPi-HM_Nano\sample\B1_basic_led_blink\led_example.c，LedTask()为LED灯测试主任务，该任务先调用 GpioInit()初始化GPIO，因为LED灯的控制引脚接在GPIO_2上，所以通过调用IoSetFunc()和GpioSetDir()将GPIO_2设置为普通GPIO的输出模式。最后在死循环里面间隔 1s 输出GPIO_2的高低电平，实现LED灯闪烁的现象。

static void LedTask(void)
{
    GpioInit();//初始化GPIO
    IoSetFunc(WIFI_IOT_IO_NAME_GPIO_2, WIFI_IOT_IO_FUNC_GPIO_2_GPIO);//设置GPIO_2的复用功能为普通GPIO
    GpioSetDir(WIFI_IOT_IO_NAME_GPIO_2, WIFI_IOT_GPIO_DIR_OUT);//设置GPIO_2为输出模式

    while (1)
        {
            GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_2, 1);//设置GPIO_2输出高电平点亮LED灯
            usleep(1000000);//延时1s
            GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_2, 0);//设置GPIO_2输出低电平熄灭LED灯
            usleep(1000000);//延时1s
        }
}

GPIO API分析

本案例主要使用了以下几个API完成GPIO输出功能。

GpioInit()

unsigned int GpioInit (void )

描述：

初始化GPIO外设。

IoSetFunc()

unsigned int IoSetFunc (WifiIotIoName id, unsigned char val )

描述：

设置GPIO引脚复用功能。

参数：

名字	描述
id	表示GPIO引脚号.
val	表示GPIO复用功能

GpioSetDir()

unsigned int GpioSetDir (WifiIotGpioIdx id, WifiIotGpioDir dir )

描述：

设置GPIO输出方向。

参数：

名字	描述
id	表示GPIO引脚号.
dir	表示GPIO输出方向.

四、编译调试

修改 BUILD.gn 文件

修改applications\BearPi\BearPi-HM_Nano\sample 路径下 BUILD.gn 文件，指定 led_example 参与编译。

"B1_basic_led_blink:led_example",
#"B2_basic_button:button_example",
#"B3_basic_pwm_led:pwm_example",
#"B4_basic_adc:adc_example",
#"B5_basic_i2c_nfc:i2c_example",
#"B6_basic_uart:uart_example",

运行结果

示例代码编译烧录代码后，按下开发板的RESET按键，开发板的LED灯开始闪烁。
