TCP服务器

本示例将演示如何在BearPi-HM_Nano开发板上使用socket编程创建TCP服务端,接收客户端消息并回复固定消息。

一、准备工作

参考BearPi-HM_Nano十分钟上手教程完成开发环境搭建、代码获取等工作,以及熟悉代码的编译和烧录流程。

二、软件设计

主要代码分析

打开applications\BearPi\BearPi-HM_Nano\sample\D4_iot_tcp_server\tcp_server_demo.c

完成Wifi热点的连接后还需要以下几步

  1. 通过 socket 接口创建一个socket,AF_INT表示ipv4,SOCK_STREAM表示使用tcp协议
  2. 调用 bind 接口绑定socket和地址。
  3. 调用 listen 接口监听(指定port监听),通知操作系统区接受来自客户端链接请求,第二个参数:指定队列长度
  4. 调用accept接口从队列中获得一个客户端的请求链接
  5. 调用 recv 接口接收客户端发来的数据
  6. 调用 send 接口向客户端回复固定的数据
static void TCPServerTask(void)
{
	/* 服务端地址信息 */
	struct sockaddr_in server_sock;
	/* 客户端地址信息 */
	struct sockaddr_in client_sock;
	int sin_size;

	struct sockaddr_in *cli_addr;
    /* 连接Wifi */
    WifiConnect("TP-LINK_65A8","0987654321");


    /**
    * 1.创建socket
    * AF_INET:ipv4
    * SOCK_STRAM:tcp协议
    */
	if((sock_fd = socket(AF_INET, SOCK_STREAM, 0)) == -1)
	{
		perror("socket is error\r\n");
		exit(1);
	}

	bzero(&server_sock,sizeof(server_sock));
	server_sock.sin_family = AF_INET;
	server_sock.sin_addr.s_addr = htonl(INADDR_ANY);
	server_sock.sin_port = htons(_PROT_);

	/*2.调用bind函数绑定socket和地址*/
	if(bind(sock_fd, (struct sockaddr *)&server_sock, sizeof(struct sockaddr)) == -1)
	{
		perror("bind is error\r\n");
		exit(1);
	}

	/**
 	* 3:调用listen函数监听(指定port监听)
	* 通知操作系统区接受来自客户端链接请求
	* 第二个参数:指定队列长度
	*/
	if(listen(sock_fd, TCP_BACKLOG) == -1)
	{
		perror("listen is error\r\n");
		exit(1);
	}

	printf("start accept\n");

    /**
    * 4:调用accept函数从队列中
    * 获得一个客户端的请求链接
    */
	while(1)
	{
		sin_size = sizeof(struct sockaddr_in);

		if((new_fd = accept(sock_fd, (struct sockaddr *)&client_sock, (socklen_t *)&sin_size)) == -1)
		{
			perror("accept");
			continue;
		}

		cli_addr = malloc(sizeof(struct sockaddr));

		printf("accept addr\r\n");

		if(cli_addr != NULL)
		{
			memcpy(cli_addr, &client_sock, sizeof(struct sockaddr));
		}

		//处理目标
		ssize_t ret;

		while(1)
		{
			if((ret = recv(new_fd, recvbuf, sizeof(recvbuf), 0)) == -1)
			{
				printf("recv error \r\n");
			}
			printf("recv :%s\r\n",recvbuf);
			sleep(2);
			if((ret = send(new_fd, buf, strlen(buf) + 1, 0)) == -1)
			{
				perror("send : ");
			}

			sleep(2);
		}

		close(new_fd);

	}
}

socket API分析

本案例主要使用了以下几个API完socket编程实验

socket()

sock_fd = socket(AF_INET, SOCK_STREAM, 0)) //AF_INT:ipv4, SOCK_STREAM:tcp协议

描述:

在网络编程中所需要进行的第一件事情就是创建一个socket,无论是客户端还是服务器端,都需要创建一个socket,该函数返回socket文件描述符,类似于文件描述符。socket是一个结构体,被创建在内核中。

bind()

bind(sockfd,(struct sockaddr*)&serveraddr,sizeof(serveraddr))

描述:

把一个本地协议地址和套接口绑定,比如把本机的2222端口绑定到套接口。注意:为什么在使用 Socket 实现 UDP 客户端教程中的客户端不需要调用bind函数?这是因为如果没有调用bind函数绑定一个端口的话,当调用connect函数时,内核会为该套接口临时选定一个端口,因此可以不用绑定。而服务器之所以需要绑定的原因就是,所以客户端都需要知道服务器使用的哪个端口,所以需要提前绑定

listen()

int listen(int s, int backlog)

描述:

当socket创建后,它通常被默认为是主动套接口,也就是说是默认为要马上调用connect函数的,而作为服务器是需要被动接受的,所以需要调用linsten函数将主动套接口转换成被动套接口。调用linsten函数后,内核将从该套接口接收连接请求。

accept()

int accept(s, addr, addrlen)

描述:

此函数返回已经握手完成的连接的套接口。注意:此处的套接口不同于服务器开始创建的监听套接口,此套接口是已经完成连接的套接口,监听套接口只是用来监听。

recv()

int recv( SOCKET s, char *buf, int  len, int flags)

描述:

recv函数用来从TCP连接的另一端接收数据

send()

int send( SOCKET s,char *buf,int len,int flags )

描述: send函数用来向TCP连接的另一端发送数据。

三、编译调试

修改 BUILD.gn 文件

修改 applications\BearPi\BearPi-HM_Nano\sample 路径下 BUILD.gn 文件,指定 tcp_server 参与编译。

#"D1_iot_wifi_sta:wifi_sta",
#"D2_iot_wifi_sta_connect:wifi_sta_connect",
#"D3_iot_udp_client:udp_client",
"D4_iot_tcp_server:tcp_server",
#"D5_iot_mqtt:iot_mqtt",

运行结果

示例代码编译烧录代码后,按下开发板的RESET按键,通过串口助手查看日志,会打印模块的本地IP,如本例程中的 192.168.0.164 ,并开始准备获取客户端的请求链接

g_connected: 1
netifapi_dhcp_start: 0
server :
        server_id : 192.168.0.1
        mask : 255.255.255.0, 1
        gw : 192.168.0.1
        T0 : 7200
        T1 : 3600
        T2 : 6300
clients <1> :
        mac_idx mac             addr            state   lease   tries   rto
        0       181131a48f7a    192.168.0.164   10      0       1       2
netifapi_netif_common: 0
start accept

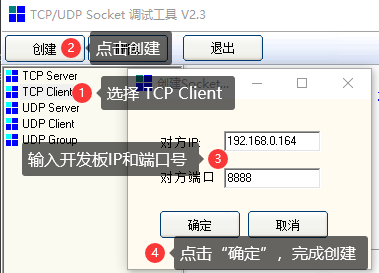

使用 Socket 调试工具 创建TCP客户端用于测试。

Socket 调试工具下载地址: 点击跳转

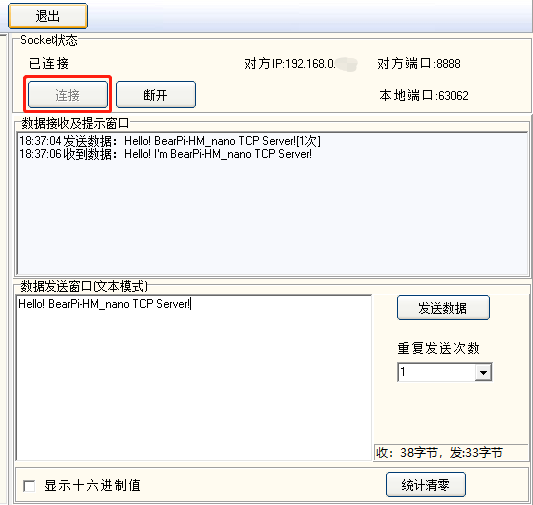

在创建客户端后点击“连接”,在数据发送窗口输入要发送的数据,点击发送后服务端会回复固定消息,且开发板收到消息后会通过日志打印出来。

start accept
accept addr
recv :Hello! BearPi-HM_nano TCP Server!
